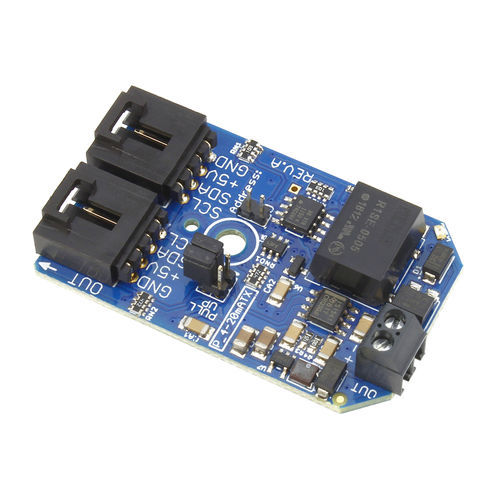

Передатчик аналогового сигнала токовая петля PR33-49

4-20 мА

Основные моменты - 12-разрядный ЦАП MCP4725 - четырехканальный цифровой изолятор - XTR115 4-20 мА передатчик токовой петли - Одноканальный 2-проводной преобразователь тока 4-20 мА - Изолированный источник питания 12 В на борту для питания 2-проводных датчиков - 2 устройства на одной шине I2C - Идеально подходит для промышленного контроля - Широкий диапазон питания шлейфа от 7,5 В до 36 В - 2-х проводной преобразователь токовой петли 4-20 мА - Низкая ошибка размаха - Низкая погрешность нелинейности Эта плата изолированного передатчика токовой петли 4-20 мА преобразует данные I2C в выходной сигнал 4-20 мА с помощью 12-разрядного цифро-аналогового преобразователя (ЦАП). Этот 1-канальный изолированный передатчик 4-20 мА также имеет встроенный изолированный источник питания, что устраняет необходимость во внешнем источнике питания. В этой 1-канальной плате изолированного передатчика контура тока 4-20 мА используется передатчик контура тока 4-20 мА XTR115, подключенный к цифро-аналоговому преобразователю MCP4725. Плата также имеет встроенный импульсный источник питания, который питает петлю 4-20 мА. MCP4725 имеет одну адресную перемычку, что позволяет одновременно подключить 2 устройства на одной шине I2C. Также возможно подключение более 2 устройств на одной шине с помощью мультиплексора I2C. Встроенный преобразователь токовой петли XTR1115 4-20 мА имеет широкий диапазон питания петли от 7,5 В до 36 В. Этот преобразователь токовой петли 4-20 мА имеет встроенные винтовые клеммы, что облегчает его подключение. Он также имеет площадку Vref для внешнего опорного напряжения с предустановленным Vref 2,5 В.
