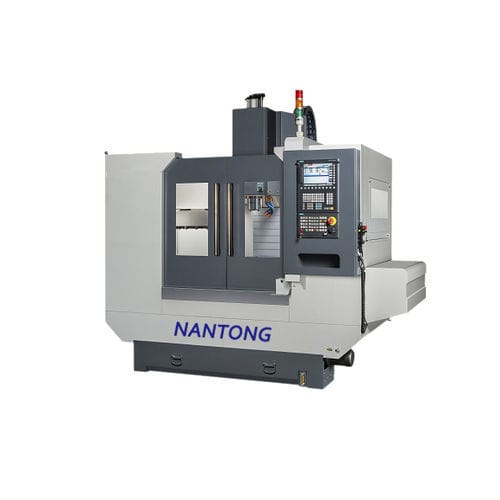

Обрабатывающий центр ЧПУ 3 оси YJ-VMC650вертикальныйBT 40CAT40
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Передний конец шпинделя
- BT 40, CAT40
- Количество инструментов
- 16 инструментов
- Ход Х
760 mm
(30 in)- Ход Y
450 mm
(18 in)- Ход Z
460 mm
(18 in)- Скорость вращения
8 000 rpm, 10 000 rpm, 12 000 rpm, 15 000 rpm
(50 265 rad.min-1, 62 832 rad.min-1, 75 398 rad.min-1, 94 248 rad.min-1)- Скорость подачи по оси X
12 000 mm/min
(8 in/s)- Скорость подачи по оси Y
12 000 mm/min
(8 in/s)- Скорость подачи по оси Z
12 000 mm/min
(8 in/s)- Грузоподъемность стола
500 kg
(1 102 lb)- Вес инструментов (макс)
6 kg
(13,2 lb)- Общий вес
3 000 kg
(6 613,87 lb)- Габаритная длина
2 700 mm
(106,3 in)- Габаритная ширина
2 085 mm
(82,1 in)- Общая высота
2 470 mm
(97,2 in)
Описание
перемещение
Шпиндель к рабочему столу 120 ~ 570 (4,7 ~ 22,4 дюйма)
* 120 ~ 700 (4,7 ~ 27,5 дюйма) мм
От центра шпинделя до цилиндра 510 (20 дюймов) мм
стол
Размер стола 900x400 (35,4x15,7 дюйма) мм
T-образный паз (размер / количество / мин) 18x3 мм
шпиндель
Тип передаточной ленты
Скорость подачи
Скорость подачи резания 1 ~ 10 М/мин
Автоматическая смена инструмента
макс. Полный диаметр инструмента: 100 мм
Пустой: 150 мм
максимум. Длина инструмента 300 мм
Контроллер ЧПУ и двигатель
Контроллер ЧПУ Mitsubishi E 70
Двигатель шпинделя 5,5 / 7,5 кВт
Шкив синхронизации привода оси 1: 2
Охлаждающая жидкость
Насос охлаждающей жидкости 1/6 л.с
прочее
Смазочный насос 75 Вт
Воздух и питание
Источник воздуха 6 кг/кв. м
Мощность 12 кВА
Производители оставляют за собой право вносить изменения в конструкцию, технические характеристики, институты и т.д. с целью улучшения характеристик оборудования. Технические характеристики могут быть изменены без предварительного уведомления.
---
