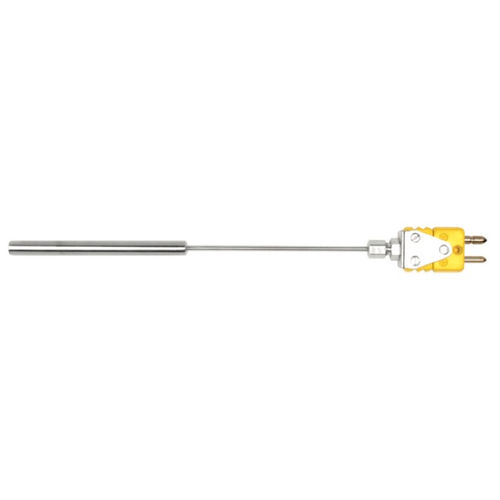

Термопары правоугольной ленты
с наконечником диафрагмы из нержавеющей стали для санитарных применений
серия C6
Эта серия термопары с прямым углом на ленте оснащена мембраной из нержавеющей стали, расположенной над термическим переходом ленты. Толщина этой мембраны составляет 0,015 дюйма. Конструкция используется в тех случаях, когда требуется соблюдение санитарно-гигиенических требований 1000 /-. Такие применения, как производство продуктов питания или лекарств иногда требуют этой особенности.
Этот термопарный датчик с прямым углом наклона имеет тепловой узел, состоящий из тонких лент, установленных вместе на наконечнике датчика. Эти ленты извлекаются из противоположных сторон датчика между интерфейсом изолирующего стержня и конусом в сборе. Ленты, находящиеся в непосредственной близости от измеряемой среды, параллельны плоскости источника тепла. Таким образом, одновременно нагреваются как ленты, так и тепловой узел и устраняются погрешности проводимости. Ленточные элементы также позволяют быстро реагировать на изменение температуры. Так как в конструкции ленты по сравнению с круглыми проводами существует большое отношение площади поверхности к площади поперечного сечения.
Этот собранный ленточный узел затем устанавливается в специальную термокарманку, на наконечнике которой находится мембрана толщиной 0,015 дюйма. Таким образом, тепловой стык теперь находится в тесном тепловом контакте с мембраной из нержавеющей стали. В результате образуется электрически заземленный тепловой переход. При желании создать незаземленное соединение между соединением и мембраной вставляется тонкий диск из электроизоляционного материала. Особое внимание уделяется использованию материала с хорошими теплопроводящими свойствами.
---
