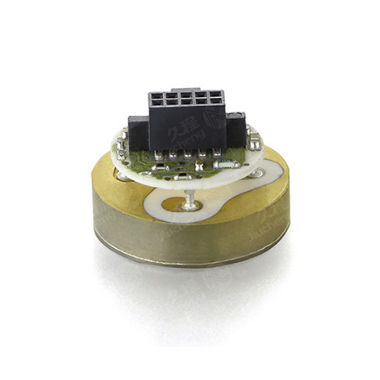

Абсолютный датчик давления JC-UC2

вакуумныйемкостный

Принцип измерения емкостного керамического датчика давления JC-UC2 Сухой керамический емкостный датчик давления Ceracore JC-UC2 - Al2O3 (99,9%), высокопрочный керамический материал для многих агрессивных газов и жидкостей. Цилиндрические керамические компоненты (мембрана, корпус измерителя) соединены между собой, образуя высокопрочный, герметичный элемент датчика давления. При использовании датчиков абсолютного давления вакуум 3,0 x 10-6 мбар, создаваемый в производственном процессе между мембраной и корпусом счетчика, остается постоянным. Это позволяет измерять давление, связанное с вакуумом. У датчиков манометрического давления вентилируется задняя часть мембраны, т.е. датчик измеряет манометрическое давление относительно атмосферного давления. Электрически чувствительный элемент представляет собой тарелочный конденсатор, изменение емкости которого является величиной изменения давления. Процесс емкостного измерения удовлетворяет самым высоким требованиям к разрешающей способности и воспроизводимости. В сочетании с безгистерезисным поведением материала Al2O3, это является основой для превосходных технических характеристик датчика. Кроме того, керамический емкостный преобразователь давления Ceracore JC-UC2 представляет собой сухую измерительную ячейку, т.е. в нем отсутствует разделительная мембрана или заполняющая жидкость, которые могли бы повлиять на измерение. Еще одним преимуществом емкостного керамического датчика является его высокая стойкость к перегрузкам. После снятия перегрузки он возвращается в исходное положение без повреждений и гистерезиса.
