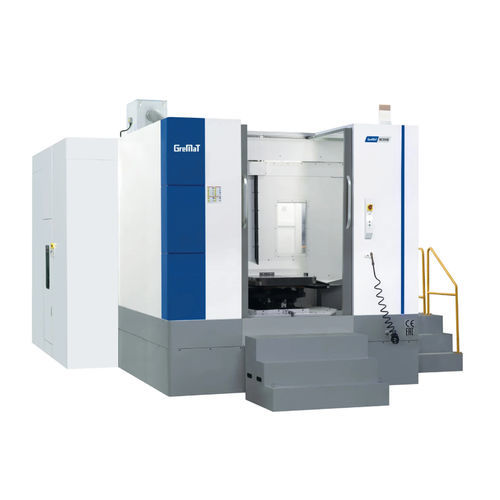

Обрабатывающий центр 3 оси MC800H

горизонтальныйсо стойкойBT 50

Вертикальная конструкция с Т-образным основанием: колонна перемещается по оси X, а рабочий стол перемещается по оси Z. Эта конструкция соответствует концепции конструкции сверхточных расточных станков. Во время обработки рабочий стол переносит заготовку на статический шпиндель, что обеспечивает максимальную жесткость и точность шпинделя. 1. Анализ метода конечных элементов (МКЭ) обеспечивает оптимальную конструкцию машины и преимущества оптимальной конструкции, обеспечивая при этом максимальную жесткость машины. Стандартное литье из миханита, а также обработка двойным старением для обеспечения долгосрочной надежности. 2. Шпиндельный блок большого размера BT50-190 обеспечивает широкий диапазон возможностей обработки: от низкоскоростной тяжелой резки до высокоскоростной точной резки. 3. Крупногабаритные сверхмощные роликовые направляющие линейного перемещения, применяемые по всем 3 осям, обеспечивают жесткую опору, плавное скольжение, стабильную точность, а также более простое обслуживание. 4. Индексный рабочий стол с сервоприводом, ось B и гидравлическая блокировка гарантируют высокую скорость индексации и высокую жесткость резки. 5. В рабочем столе индексирования используется криволинейная связь для высокоточной индексации. 6. Кронштейны шариковых винтов на обоих концах шариковых винтов по осям XYZ имеют предварительную нагрузку для обеспечения высокой точности привода и позиционирования. 7. Ступенчатая конструкция основания и колонны серии MC-H, в которой две линейные направляющие оси X находятся в разных горизонтальных плоскостях, повышает жесткость и стабильность узла колонны шпиндельной головки.
