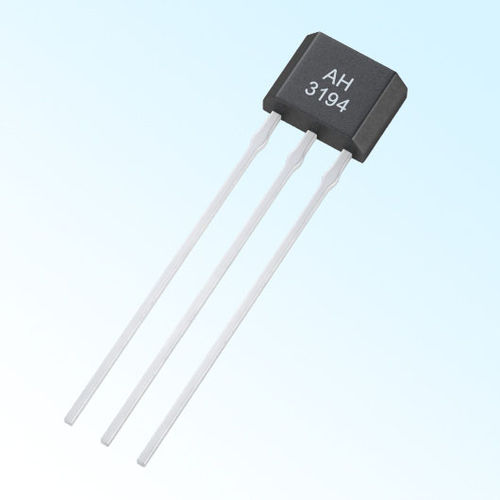

Магнитный датчик с эффектом Холла AH3194

для обеспечения безопасностидля зубчатого колесаскорости

Датчик частоты вращения шестерни AH3194 Особенности и преимущества Обнаружение нулевой скорости △ 10-битный А/Д-преобразователь в микросхеме △ Внутренняя защита от короткого замыкания △ Отсутствие задержки прерывания △ Самоадаптация к изменению магнитного поля △ Диапазон рабочих температур -40℃～125℃ △ Разработано в соответствии с требованиями ЕС RoHs и REACH Примеры применения Датчик зубчатого колеса △ Датчик скорости △ Датчик распредвала △ Определение направления движения Общее описание AH3194 - это датчик скорости передачи с самоадаптивной регулировкой и функцией цифрового выхода. Это своего рода специальный автомобильный датчик скорости, но также подходит для обычных приложений измерения скорости. Внутри датчика находится только один элемент Холла, поэтому проблема выравнивания вращения отсутствует. Кроме того, он имеет 10-битный АЦП и логический контроллер, а также еще один независимый 4-битный АЦП внутри него. После того, как два АЦП выполняют выборку и сравнение сигналов элементов Холла, датчик может идентифицировать зубья шестерен. Когда он работает, необходимо поместить S-полюс магнита на заднюю сторону изделия, а диапазон напряженности магнитного поля может составлять от 50 мТл до 500 мТл.
