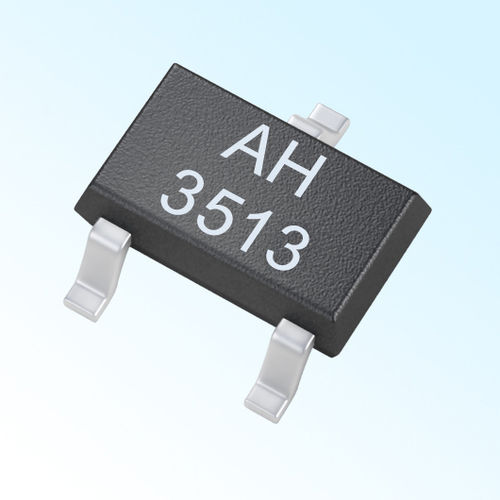

Магнитный датчик с эффектом Холла AH3513

линейныйSMDс функцией переключения

Особенности и преимущества △ Диапазон рабочего напряжения: 3.5 ~ 10.5V △ Выходное напряжение Rail to Rail △ Номинальный выходной ток: 6 мА △ Стабильный сигнал переключения без механического контакта и искры △ Высокая надежность и безопасность без тряски △ Варианты корпусов TO-92UA и SOT23-3L △ Разработаны в соответствии с требованиями ЕС RoHS и REACH Примеры применения △ Автомобильная электроника, бытовая электроника и промышленная электроника △ Выключатель пробуждения тормозных огней △ Электронный замок рулевой колонки △ Система дверных защелок △ Энкодер BLDC △ Открыватель люка/ задней двери △ Трансмиссионные приложения △ Электрический усилитель руля AH3513 - это ИС Холла с аналоговым выходом сигнала, выходное напряжение изменяется в зависимости от изменения магнитного поля. Она имеет встроенные блоки схемы, такие как защита от обратного напряжения, регулятор напряжения, схема температурной компенсации, генератор напряжения Холла, усилитель сигнала и т.д. Высокопроизводительный регулятор напряжения и схема температурной компенсации обеспечивают стабильную работу датчика в широком диапазоне напряжений, а схема защиты от обратного напряжения предотвращает повреждение датчика обратным напряжением. AH3513 производится по биполярной технологии. Он доступен в двух типах корпусов: SOT-23-3L (тип M) и TO-92UA (тип UA). Каждый корпус не содержит свинца (Pb), а выводные рамки покрыты 100% матовым оловом.
