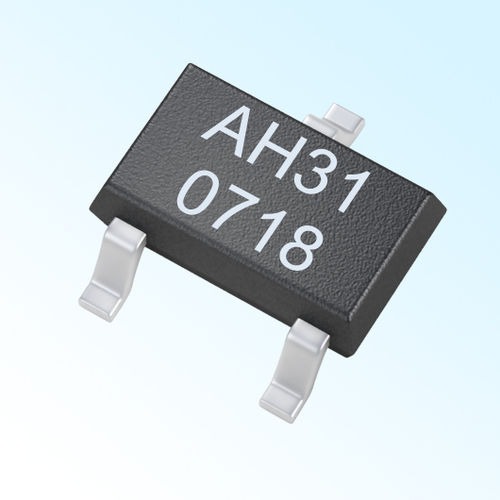

Цифровой чип AH3031

с эффектом Холла

Особенности и преимущества △ Высокая чувствительность △ Цифровой выход, биполярная защелка △ Стабильность во всем диапазоне температур △ Широкий диапазон рабочего напряжения: 4.5 В ~ 24 В △ Высокая устойчивость к механическим нагрузкам △ Защита от обратного питания △ Бесконтактный выход, безопасность и надежность △ Варианты корпусов TO-92UA, SOT-23-3L и SOT-89 △ Разработаны в соответствии со стандартами ЕС RoHS и REACH Примеры применения △ Автомобильная электроника, бытовая электроника и промышленная электроника △ Датчики расхода воды △ Электронная блокировка рулевой колонки △ Система дверных защелок △ Регулировка сиденья △ Измерение скорости и тахометр △ Управление двигателем △ Бесщеточный двигатель постоянного тока AH3031 - это высокочувствительная цифровая биполярно-защелочная ИС Холла с одним выходом. Она обладает хорошей температурной стабильностью и функцией защелки. На одном кремниевом кристалле AH3031 собраны: защита от обратного напряжения, стабилизатор напряжения, схема температурной компенсации, генератор напряжения Холла, усилитель сигнала, триггер Шмитта, драйвер выхода с открытым коллектором и т.д. Встроенный стабилизатор напряжения и схема температурной компенсации обеспечивают стабильную работу датчика в широком диапазоне напряжений стабильную работу датчика в широком диапазоне напряжений и температур. Схема защиты от обратного напряжения предотвращает повреждение датчика обратным напряжением. AH3031, изготовленный по биполярной технологии, более стабилен и надежен в некоторых специальных приложениях. Он доступен в трех типах корпусов: SOT-23-3L (тип M), SOT-89 (тип S) и TO-92UA (тип UA). Каждый корпус не содержит свинца (Pb), а выводные рамки покрыты 100% матовым оловом.
