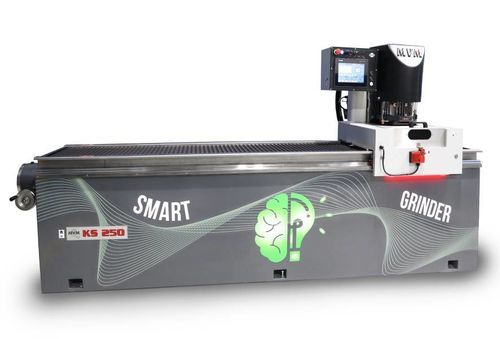

Станок для шлифования для пластин

контролируемый PLCавтоматическийподключенный

Обзор
Интеллектуальная шлифовальная система для прямых лезвий представляет собой набор датчиков и приборов, подключенных к ПЛК для управления профилактическим обслуживанием. Система формирует предупреждения и аварийные сигналы, указывая на необходимость вмешательства, что помогает избежать поломок и простоев и обеспечить безопасную непрерывную работу оператора и производственного цикла.

Краткое описание

• Разделена на два комплекта, которые можно устанавливать отдельно или совместно на моделях KS250, KX250, FX20 и FX40.
• Сетевая связь обеспечивает удалённый мониторинг и контроль состояния предупреждений и аварий для планирования профилактических мероприятий.

Технические характеристики - KIT 1: Мониторинг износа и механических неисправностей

• Контроль вибрации шлифовальной шпинделя для выявления чрезмерного износа подшипников, что может вызвать шум, повреждение двигателя, нарушение процесса заточки или повреждение лезвий из‑за передаваемых вибраций.
• Измерение температуры охлаждающей жидкости в баке для постоянного контроля и оповещения при превышении предельного значения, что может повлиять на охлаждение обрабатываемого лезвия.
• Мониторинг износа верхних скользящих блоков каретки с оповещением при снижении толщины покрытия ниже порога, что указывает на необходимость замены до повреждения направляющих.

Технические характеристики - KIT 2: Мониторинг гидравлических контуров

• Контроль уровня гидравлического масла для смазки с индикацией при падении уровня ниже порога бака для обеспечения необходимого объёма масла для подвижных узлов, таких как скольжение полозьев каретки и перемещения по оси Z; система даёт предупреждение для дозаправки.
• Контроль расхода охлаждающей жидкости в трубопроводах замкнутого гидравлического контура для выявления засоров или утечек, препятствующих нормальному потоку во время рабочего цикла, что предотвращает приработку и нагрев лезвия при сухой обработке и обеспечивает корректное охлаждение в точке контакта.

Технические спецификации

• KIT 1: мониторинг вибрации шпинделя; измерение температуры охлаждающей жидкости; мониторинг износа верхних скользящих блоков.
• KIT 2: мониторинг уровня гидравлического масла; контроль расхода охлаждающей жидкости в гидравлическом контуре.
• Устанавливается отдельно или совместно на моделях KS250, KX250, FX20 и FX40.
• Интерфейс с ПЛК для управления профилактическим обслуживанием, оповещений и аварий.
• Поддержка удалённого мониторинга и наблюдения через сетевое подключение машины.
