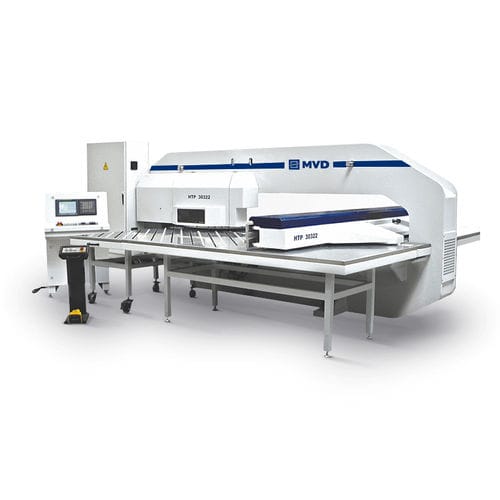

Турельные пуансонные прессы MVD производятся в виде жестких стальных конструкций закрытого типа в прочной конструкции, обеспечивающей минимальный прогиб во время работы. Комплексные решения с эффективными затратами.
Общие характеристики
- Операционная система с ЧПУ и гидравлическая.
- MVD Turret Punch 4 оси управления; оси X, Y для перемещения листа,
оси T: вращение турели, ось C: Автоматическое вращение станции индексации для индексации инструментов.
- 32 станции турели позволяют пробивать сложные детали с несколькими и разными размерами отверстий за одну операцию.
- Станции автоиндексации могут пробивать отверстия под требуемым углом для деталей различной угловой формы с помощью контроллера ЧПУ.
- Специальный узкий нижний стол MVD.
- Прецизионные формовочные и роликовые инструменты могут быть использованы на турели, поэтому турельный пуансон HTP обеспечивает.
Технология пуансона
- Специальный рисунок инструмента
- Функции автоиндексации
- Автоматическое позиционирование зажимов
- Автоматическое перепозиционирование листов
- CNCCAD обеспечивает автоматическое или ручное раскрой для эффективного использования листового металла
- Возможность использования роликовых инструментов
- Функция общей резки
- Ленточная резка для разделения листа
- Функции автоматического индексирования, сокращающие время цикла, с поворотами на ближайшую позицию
- Выбор последовательности пробивки инструмента
От проектирования до производства
- Программное обеспечение Metalix CNCCAD CAD/CAM предлагает пользователю интегрированную системную оболочку, включающую полный цикл работы ЧПУ.
Стандартное оборудование
- Система ЧПУ с 4 осями
- Устройство ЧПУ FANUC PC, серводвигатели и драйверы
- Гидравлический блок Rexroth и HL
- 32 станции Револьверная головка 10 станций A 16 станций B 2 станции C 4 станции D
(2 из них с автоматическим индексом)
- Перепозиционирование зажимов
- Автоматическая привязка
- CAD/CAM программа
- Автоматический зажим
---
