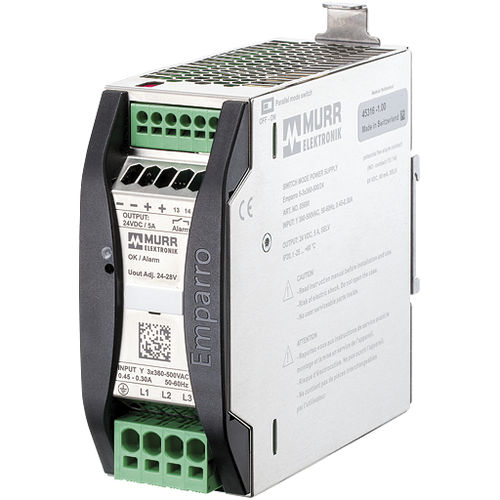

ВХОД: 3× 324...572 В ПЕРЕМЕННОГО ТОКА / 450...745 В ПОСТОЯННОГО ТОКА
ВЫХОД: 24...28 В ПОСТ. ТОКА
Ток: 5 A
ЭЛЕМЕНТАРНЫЕ ДАННЫЕ
Стандарты - IEC 61010-2-201, EN 61204-3, EN 55011 B, EN 61000-3-2, SEMI F47
Способ монтажа - крепление на DIN-рейку TH35 (EN 60715)
Диапазон температур - -40...+70 °C, ...+70 °C (температура хранения -40...+85 °C)
Относительная влажность - 5...95 %, без конденсата
Защита - IP20
Эффективность - 92,5% (3× 400 В переменного тока); 91,8% (3× 480 В переменного тока)
Подключение - пружинные клеммы Push-In
Размеры В×Ш×Д - 143×50×143 мм
ВЫХОД
Выходное напряжение - 24 В постоянного тока (SELV), ±1%; 24...28 В регулируется
Повышение мощности - Iout N × 150% (мин. 5 с)
Светодиодный дисплей - светодиод (зеленый): OK; светодиод (красный): перегрузка, перегрев или короткое замыкание
Выходной ток - 3,7 A (70 °C); 5,0 A (60 °C); 6,0 A (45 °C)
Время перекрытия сетевого сбоя - мин. 25 мс (3× 360 В переменного тока); 5 A (24 В постоянного тока)
Пульсация - макс. 20 мВ эфф/рмс
Скачки - макс. 50 мВ эс/пп
Защита блока - защита от короткого замыкания и перегрузки, постоянная на 20% (до 45 °C)
Параллельное использование/последовательное использование - макс. 3 устройства
ВХОД
Входное напряжение - 3× 324...572 В переменного тока/450...745 В постоянного тока
Входной ток - 0,45 A (3×360 В переменного тока); 0,3 A (3×500 В переменного тока)
Пусковой ток через 1 мс - макс. 9.5 A (3×500 В ПЕРЕМЕННОГО ТОКА)
Коэффициент мощности - 0,61 (3× 400 В переменного тока)
Частота - 50...60 Гц
Входной предохранитель (внутренний) - 3× 6,3 A (T)
Артикул производителя - 85690
---
