Преобразователь DC/DC интегральная схема MYRGP090060W21RC

понижающиймощностимини

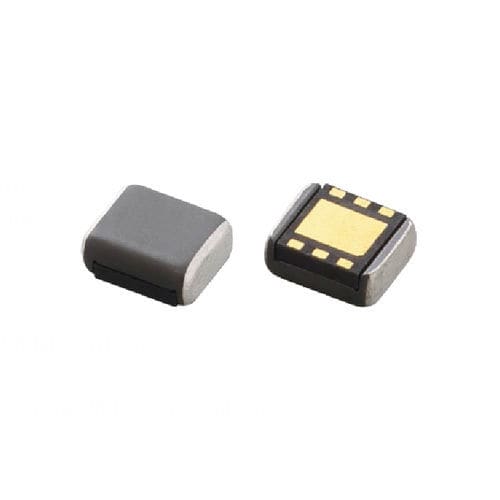

Серия MYRGP-W/B представляет собой синхронный понижающий мини DC/DC-преобразователь объединяющий индуктор и управляющую ИС в одном миниатюрном корпусе (2,5 мм × 2,0 мм, H = 1,0 мм). Стабильный источник питания с выходным током 600 мА конфигурируется с помощью всего двух конденсаторов, подключенных снаружи. Диапазон рабочих напряжений составляет от 2,0 до 6,0 В. Выходное напряжение устанавливается внутренне в диапазоне от 0,8 до 4,0 В с шагом 0,05 В. Устройство работает на частоте 3,0 МГц и включает в себя 0,42 Ом P-канальный драйверный транзистор и 0,52 Ом N-канальный переключающий транзистор. Что касается режима работы, то в серии MYRGP-W используется ШИМ-управление, в серии MYRGP-B - автоматическое ШИМ/ПФМ-управление переключением. В режиме ожидания устройство отключается, чтобы снизить потребляемый ток до 1,0 мкА или менее. Благодаря встроенной функции UVLO (Under Voltage Lock Out) внутренний транзистор драйвера принудительно отключается, когда входное напряжение становится 1,4 В или ниже. MYRGP-x-RC интегрирует функцию автоматической разрядки CL, которая позволяет электрическому заряду, накопленному на выходном конденсаторе CL, быть с помощью внутреннего переключателя автоматического разряда, расположенного между выводами L X и VSS. Когда устройства переходят в режим ожидания, выходное напряжение быстро возвращается к уровню VSS благодаря этой функции. ПРИМЕНЕНИЯ ●Мобильные телефоны, смартфоны bluetooth-гарнитуры ●WiMAX КПК, MID, UMPC ●Портативные игровые консоли ●Цифровые фотоаппараты, видеокамеры ●Электронные словари
