Встроенный преобразователь DC/DC MYMGM5R012ELA5R series

неизолированныймощностиминиатюрный

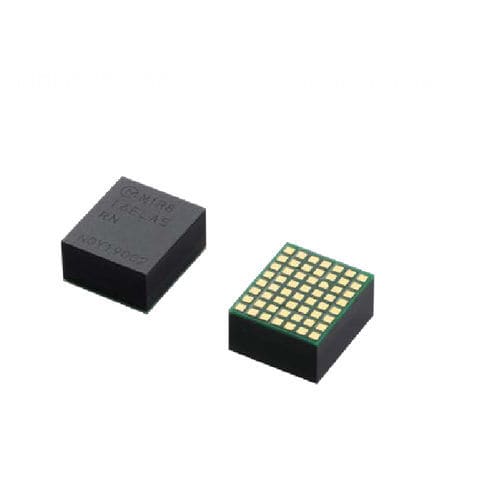

MYMGM5R012ELA5RN - это миниатюрные MonoBK™, так называемые "моноблоки", неизолированные DC-DC-преобразователи питания для встраиваемых приложений с точкой нагрузки (PoL). Малый форм-фактор составляет всего 10,5 x 9,0 x 5,0 мм. Преобразователь имеет диапазон входного напряжения от 7,5 до 15 В и максимальный выходной ток 12 А. Основанный на топологии включения синхронного преобразователя с фиксированной частотой, этот PoL-модуль с высокой эффективностью преобразования мощности имеет настраиваемое выходное напряжение от 1,8 до 5,0 В, управление включением/выключением, выход сигнала Power Good (PGOOD) и выход PMBus TM ALERT. Этот продукт также включает в себя блокировку по пониженному напряжению (UVLO), защиту от короткого замыкания на выходе, защиту от перегрузки по току (OCP), защиту от повышенного напряжения (OVP). защита от пониженного напряжения (UVP) и защита от перегрева (OTP). Кроме того, этот преобразователь имеет интерфейс PMBus TM, поэтому различные параметры могут обрабатываться и контролироваться с помощью цифровых сигналов. Характеристики ■ Выходной ток до 12 А ■ Быстрый отклик на изменение нагрузки ■ Сверхмалый корпус для поверхностного монтажа 10,5 x 9,0 x 5,0 мм ■ Высокий КПД 95,7% макс ■ Выдающиеся показатели теплового износа ■ Защита от перегрузки по току (OC) / напряжению (OV), пониженного напряжения (UVP) и перегрева (OTP). ■ Управление включением (положительная логика) ■ Сигнал Power Good (PGOOD) ■ Высокая надежность / испытание на температурный цикл 700 циклов (от -40 до +125 градусов Цельсия) ■ Доступен интерфейс PMBus TM ■ Готовность PMBus TM 1.3 ■ Минимальное разрешение установки VOUT 2 мВ/бит Типовые применения ■ PCIe / серверные приложения ■ FPGA и DSP ■ Datacom / телекоммуникационные системы ■ Архитектуры распределенных шин (DBA) ■ Программируемая логика и смешанные напряжения
