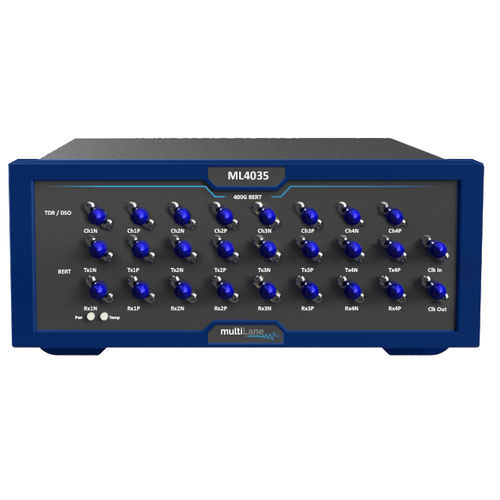

Цифровой осциллограф ML4035

дифференциальныйнастольный4 канала

ML4035 - это современный TDR/TDT и цифровой осциллограф с дискретизацией одновременно. DSO автоматически выполняет точный анализ глазковой диаграммы на частоте 35 ГГц для характеристики качества передатчиков и приемников, реализуя статистическую технику заниженной выборки с обширными программными библиотеками, используемыми для измерения глазков, анализа джиттера и обработки данных NRZ/PAM4. Истинно-дифференциальный TDR/TDT используется для определения профиля импеданса, потерь на отражение и передачу компонентов по 4 каналам одновременно. Он предназначен как для определения характеристик, так и для производства. 4 дифференциальных порта PPG могут генерировать импульсы со скоростью 53 Гбит/с NRZ, что позволяет проводить измерения Sdd21 на частотах свыше 35 ГГц. ML4035 может быть настроен на измерение TDR с диапазоном 10 метров. Время нарастания импульса составляет 12 с, что позволяет разрешать разрывы импеданса на расстоянии до 1,5 мм друг от друга. Динамический диапазон составляет 60 дБ. ML4035-TDR - это современная комбинация TDR и цифрового осциллографа. Цифровой осциллограф выполняет точный анализ глазных диаграмм на частоте 35 ГГц для определения характеристик качества передатчиков и приемников, применяя статистический метод пониженной выборки с обширными программными библиотеками для измерений глаз, анализа джиттера и обработки данных NRZ/PAM4. Дифференциальный TDR может определять импеданс профиль импеданса и потери на отражение по 4 каналам одновременно. Он разработан и подходит как для как для определения характеристик, так и для производства. 4 дифференциальных порта PPG могут генерировать импульсные схемы до 58 Гбит/с NRZ, что позволяет проводить измерения Sdd21 измерения за пределами 32 ГГц. ML4035-TDR может быть настроен на измерение TDR с дальностью до 10 метров.
