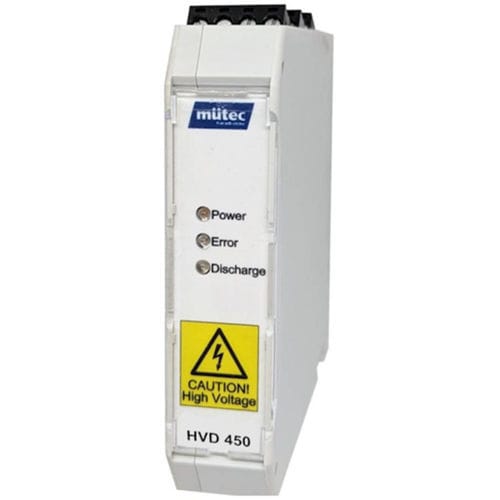

Система разгрузки для источника электропитания HVD 450

для кабеля высокого напряжения

Краткое описание
HVD 450 — это безизносная коммутационная и управляющая установка для управляемого разряда высоковольтных DC‑шунтов. Разряд осуществляется через резистор, предоставляемый заказчиком. Вместо механических контакторов HVD 450 использует высоковольтный транзистор, работающий без износа, что исключает замену контакторов и увеличивает срок службы. Устройство обеспечивает интеллектуальный контроль разряда и останавливает процесс при обнаружении ошибок.

Особенности

• Напряжение/ток разряда: до 1500 В пост. тока и 8 А (большие токи возможны при параллельном соединении устройств)
• Постоянная времени разряда: 100 мс — 10 с, установленная на заводе
• Входы: сигнал запуска разряда, DC‑шунт
• Выходы: выход состояния, статус разряда, сигнал ошибки
• Питание: 24 В постоянного тока
• Крепление: монтаж на DIN‑рейку (DIN EN 50022)

Технические характеристики

• Принцип коммутации: высоковольтный транзистор, работающий без износа
• Интеллектуальный контроль с автоматической остановкой при обнаружении неисправностей
• Резистор для разряда должен быть предоставлен заказчиком
