Источник электропитания для печатной платы PMA15 T515

AC/DCс тремя выходамиCE

Обзор продукта

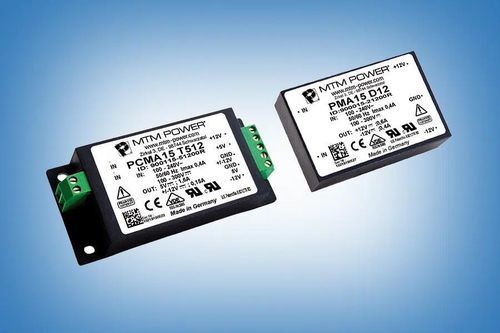

AC/DC модуль питания PMA15 T515, 15 Вт, тройной выход (5 В / -15 В / +15 В). Разработан для монтажа на печатную плату; также доступна версия для монтажа в шасси (PCMA). Подходит для децентрализованного питания в промышленных электронных системах и лабораторном оборудовании.

Особенности

• Широкий диапазон входного напряжения: AC 90–264 V, DC 100–300 V
• Подготовлено для Class 1/2
• Категория перенапряжения 2
• Тройной выход: 5 В, -15 В, +15 В
• Разработан для децентрализованного питания в промышленных приложениях

Применения

• Децентрализованное питание для систем автоматизации и управления
• Питание электронных схем в измерительной и контрольно-измерительной технике
• Лабораторные приборы
• Системы и информационные технологии
• Доступен для монтажа на плату (PMA) и для монтажа в шасси (PCMA)

Технические данные (таблица)
Мощность: 15 W
Вход AC: 90 - 264 V
Вход DC: 100 - 300 V
Выходное напряжение U1: 5 V
Выходной ток I1: 1,6 A
Выходное напряжение U2: -15 V
Выходной ток I2: 0,15 A
Выходное напряжение U3: +15 V
Выходной ток I3: 0,15 A
КПД: ≥66 %
Тип монтажа: Монтаж на плату
Габариты: 76,0 x 50,8 x 22,5 mm
Вес: 150 g

Документы / Дополнительные материалы
Доступен datasheet
Доступен 3D CAD чертеж

Характеристики / Технические спецификации

• Номинальная мощность: 15 W
• Конфигурация с тройным выходом: 5 V / -15 V / +15 V
• Выходные токи: I1 = 1,6 A (5 V), I2 = 0,15 A (-15 V), I3 = 0,15 A (+15 V)
• Диапазоны входного напряжения: AC 90–264 V, DC 100–300 V
• КПД: ≥66 %
• Монтаж: Монтаж на плату (PMA) — доступна шасси-версия PCMA
• Габариты: 76,0 x 50,8 x 22,5 mm
• Вес: ок. 150 g
• Категория перенапряжения: 2
• Подготовлено для Class 1/2
• Сертификации / соответствие: CE, UL/cUL, RoHS, UKCA
