Цифровой осциллограф U1600A

портативный2 каналаUSB

Описание

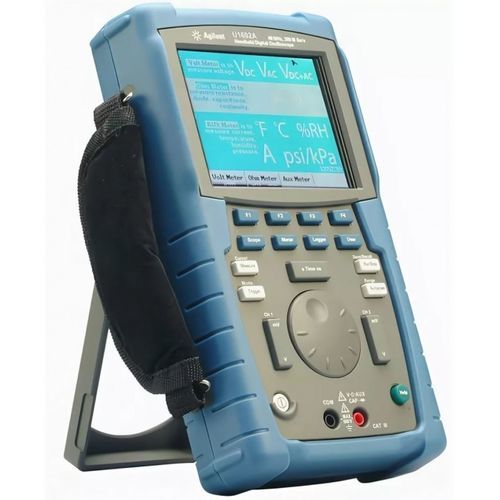

Портативный цифровой осциллограф U1602A (Agilent Technologies) сочетает 2‑канальный осциллограф, цифровой мультиметр true‑RMS и регистратор данных в едином компактном переносном приборе. Применяется для диагностики, обслуживания и контроля качества в промышленных и автомобильных условиях.

Ключевые особенности модели U1602A

• 11,4 см (4,5 дюйма) цветной ЖК‑дисплей для четкого различия каналов
• Полоса пропускания до 40 MHz с расширенной системой триггеров
• Частота дискретизации до 200 MS/s
• Глубина памяти до 125 000 точек на канал
• Цифровой мультиметр true‑RMS до 6000 counts, 22 автоматические измерения
• 11 встроенных функций DMM: AC/DC напряжение, сопротивление, тест диода/прозвон и др.
• Канальные математические операции и масштабирование, FFT с несколькими окнами
• PC Link и USB 2.0 High‑Speed для передачи данных
• Опциональное USB‑хранилище для сохранения настроек и сигналов
• Многоязычная система справки

Применение
U1602A предназначен для выездной диагностики, проверки оборудования и планового обслуживания. Техники могут быстро анализировать сигналы во временной и частотной областях с помощью математических функций и FFT. Встроенный true‑RMS мультиметр обеспечивает быстрые и точные измерения, необходимые для полевых работ и производственных испытаний.

Функции осциллографа

• Глубокая память для длительной записи сигналов (до 125 000 точек/канал)
• Autoscale для быстрой автоматической подстройки отображения
• Математические операции по двум каналам (сложение, вычитание) и FFT (rectangular, Hanning, Hamming, Blackman‑Harris)
• Измерения курсорами для ручной или автоматической установки точки дискретизации
• 22 автоматических измерения с одновременным отображением нескольких результатов
• Расширенные режимы триггера: дифференциальный, ширина импульса, комбинация кодов, видеосигнал
• PC Link для захвата, сохранения и документирования через USB
• Опциональный USB‑флеш для сохранения/восстановления сигналов и настроек (до 10 элементов)

Режим регистратора данных
В режиме регистратора пользователь может настраивать условия сбора данных для каждого типа измерения DMM и создавать последовательности образцов для записи и объединения данных при проверке конструкции или сборе полевых данных.

Технические характеристики

• Тип: портативный цифровой осциллограф + true‑RMS DMM + регистратор данных в реальном времени
• Модель/серия: U1602A (серия U1600A)
• Дисплей: 11,4 см (4,5 дюйма) цветной ЖК
• Каналы: 2
• Полоса пропускания: до 40 MHz
• Частота дискретизации: до 200 MS/s
• Глубина памяти: 125 000 точек/канал
• Мультиметр: true‑RMS, до 6000 counts
• Автоизмерения: до 22 типов
• Встроенные функции DMM: 11 функций (напряжение AC/DC, сопротивление, емкость, диод, прозвон, температура, ток и др.)
• Математика: масштабирование двух каналов, сложение/вычитание, FFT с несколькими окнами
• Триггеры: дифференциальный, ширина импульса, комбинация кодов, видео
• Интерфейсы: USB 2.0 High‑Speed, ПО PC Link в комплекте, опциональное USB‑хранилище
• Сохранение/восстановление: до 10 сигналов и настроек
• Справка: многоязычная
• Наличие: на складе (проверить у поставщика)
