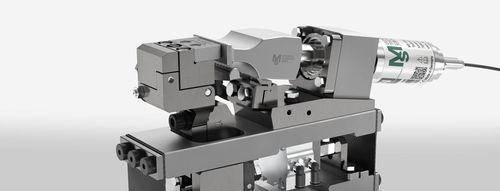

Модуль установки уплотнителя MS sonxSYS SEAL straight

Обзор
MS sonxSYS SEAL straight — компактный ультразвуковой модуль для герметизации, предназначенный для точной обработки продольных швов (flap/fin) и верхних швов на пакетах. Обеспечивает прочные или отделяемые швы для пленок, бумажно-пленочных композитов и нетканых материалов; применим на линиях VFFS и HFFS.

Конструкция модуля и привод
Готовый к интеграции модуль использует технологию MS "Carbon Hinge" для практически безизносного направления. Состоит из резонансного узла и полной структуры управления усилием на наковальне. Звуковод (sonotrode) приводится в действие генератором MS sonxGEN в режиме непрерывной генерации.

Преимущества

• Компактный, легко интегрируемый модуль с широкими возможностями регулировки и выравнивания; допускается wash-down
• Модульная поставка — от отдельных компонентов до полного решения
• Увеличенный срок службы за счёт малоизнашиваемого карбонового флекционного шарнира (CFRP) без направляющих трения
• Экологичная технология: энергоэффективнее и быстрее термических процессов; поддержка стандартов Industry 4.0
• Стабильное поведение при частых пусках/остановках в процессе
• Мгновенная готовность при включении; отсутствие теплового влияния на продукт и снижение усадки пленки
• Подходит для новых многослойных моноламинатов
• Герметизация возможна при загрязнённой зоне запайки
• Гибкая конструкция шва с минимальными выступами
• Применим на различных упаковочных линиях (VFFS, HFFS)
• Автоматический ход обслуживания с пневмоцилиндром

Примеры применения

• Твердые продукты в упаковке:
  • Влажные салфетки
  • Повязки для ран
  • Шоколадные батончики
  • Мороженое на палочке
  • Шоколад
  • Хлебобулочные изделия
  • Чипсы
  • Мясные и колбасные изделия
• Порошковые загрузки:
  • Разрыхлитель
  • Пищевая сода
  • Ванильный сахар
  • Соли
  • Стиральный порошок
  • Медицинские препараты

Конструкция шва
Точная настройка флап- и верхних швов; шов может быть выполнен как прочный или отделяемый, допускает гибкие геометрии с минимальными выступами.

Опции

• Программное обеспечение MS sonxANA: быстрая локальная диагностика и параметризация на планшете или ноутбуке с Windows
• Интерфейсы: ProfiNet I/O, EtherNet/IP, EtherCAT

Технические характеристики

• Рабочая частота: 35 kHz
• Мощность: 700 W (непрерывно), 1 000 W пик
• Сила сварки: 10–250 N
• Параметризация: амплитуда, сила
• Управление процессом: мощность
• Масса модуля: ок. 5 кг
• Габариты (Ш×В×Д): 84 x 150 x 348 mm
• Варианты установки: горизонтально, вертикально
• Материал сонотродa: титан (с покрытием)
• Нож наковальни: сменный; сталь (закалённая и с покрытием)
