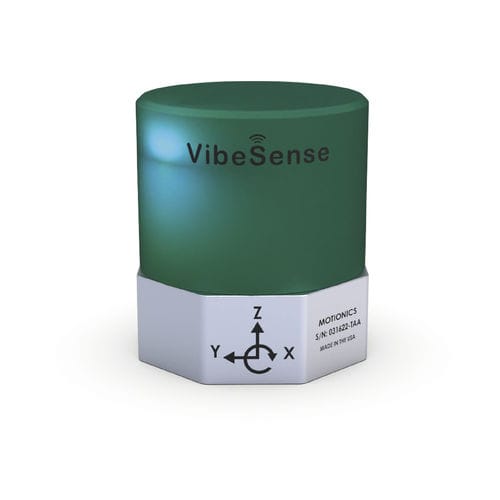

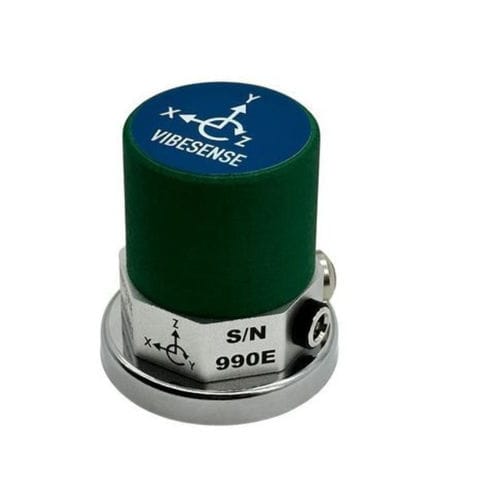

Трехосевой акселерометр VibeSense Tri-Axial

MEMSсо встроенной электроникойбеспроводной

Обзор
VibeSense Tri-axial — беспроводной перезаряжаемый трехосный акселерометр, разработанный для мониторинга состояния вращающегося и промышленного оборудования. Он включает MEMS трехосный акселерометр и встроенный процессор для выполнения FFT, расчёта RMS и поиска пиков. Bluetooth Low Energy обеспечивает мобильное подключение для бескабельного сбора данных. Устройство поддерживает запись необработанных сигналов с настраиваемой частотой выборки и размером блока данных, что подходит для диагностики на объекте и предиктивного обслуживания.

Ключевые характеристики

• Тип акселерометра: MEMS, трёхосный
• Диапазон измерений: ±40 g
• Частотный диапазон (±3 dB): 1–1000 Hz
• Резонансная частота: 5500 Hz
• ADC: 16 бит; Частота дискретизации: 500–4000 Hz
• Размер блока данных: 256–4096 отсчётов
• Беспроводная связь: Bluetooth Low Energy; Дальность передачи: до 30 м (98 ft)
• Степень защиты: IP66; Рабочая температура: -20…60 °C (-4…140 °F)
• Аккумулятор: перезаряжаемый Li‑Po, ~80 часов; Время зарядки: 3–4 часа
• Вес: 72 г (0,16 lb); Крепление: винт 1/4-28

ПО (VibraTestPro) - основные функции

• Приложение для iPhone/iPad, превращающее мобильное устройство в переносной виброанализатор
• Отображение формы сигнала и FFT‑спектра в реальном времени
• Измеритель степени тяжести вибрации по ISO 10816 и интерактивная таблица
• Тесты степени тяжести по ISO 10816-3 или с пользовательскими порогами
• Отчёты RMS, общий RMS, доминирующие частоты и топ‑5 пиков
• Автообнаружение пиков и ручной курсор пиков; гармонические и сайдбенд‑курсоры
• Одновременное отображение 2 каналов; показания скорости и ускорения; метрические и британские единицы
• Запись необработанных сигналов с настраиваемой частотой дискретизации и длиной; экспорт в CSV/WAV
• Структура Plant–Machine–Test Point; сохранение изображений машин и заметок тестов
• Поддержка датчиков Motionics VibeSense для мониторинга состояния вращающегося оборудования

В комплекте

• 1x VibeSense Tri-axial Vibration Analyzer
• 1x Крепёжный винт для акселерометра 1/4-28
• 1x Защитный переносной футляр
• 1x Приложение VibraTestPro для iOS & iPad
• Двухполюсная магнитная база 85 lb (опция)
• Круглая магнитная база (опция)

Технические характеристики

• MEMS трёхосный акселерометр
• Диапазон измерений ±40 g
• Частотная характеристика 1–1000 Hz (±3 dB)
• 16‑битный ADC; частота дискретизации 500–4000 Hz
• Размер блока данных 256–4096 отсчётов
• Встроенная обработка: FFT, RMS, обнаружение пиков
• Подключение: Bluetooth Low Energy
• Аккумулятор: перезаряжаемый Li‑Po, ~80 часов; время зарядки 3–4 ч
• Степень защиты: IP66
• Рабочая температура: -20…60 °C (-4…140 °F)
• Вес: 72 г (0,16 lb); крепёжный винт: 1/4-28
