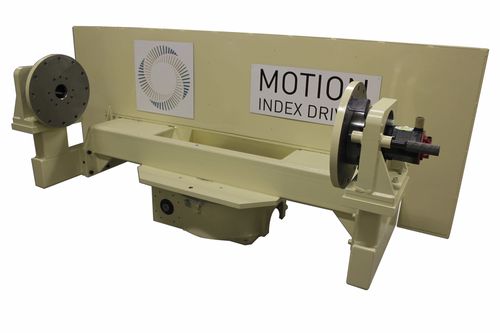

В приводах серии DR-TR с индексом движения используется двойная система положения цапфы с нулевым люфтом вращения TMF высокой производительности для 180° обмена, что обеспечивает точность в 9 угловых секунд и повторяемость в 2-3 угловых секунды. Непревзойденная точность индексатора TMF устраняет необходимость в устройствах с дробовым контактом/клином, которые требуются от других производителей для обеспечения высокой точности позиционирования по 3 осям (H позиционер) в системах позиционирования с двойной цапфой. Использование головки сервопривода MID серии TR с высоким крутящим моментом для двухсекционных бабок позволяет вращаться на 180° в течение 2 секунд при нагрузке до 3 метров между торцевыми панелями и до 4000 фунтов на каждую сторону. Задняя бабка серии TR имеет большое сквозное отверстие диаметром 90 мм, через которое клиенты могут подсоединить свои инструменты и приспособления. Система позиционирования DR-TR серии с двумя цапфами разработана с учетом требований к прочности и надежности. Прочная конструкция и надежные компоненты гарантируют, что это устройство будет поддерживать точность при интенсивной заводской настройке.
Кулачки закаленные пламенем
Несколько больших последователей кулачков, постоянно подключенных к кулачку
Программируемые углы поворота как базового поворотного механизма, так и двойных цапф
Фиксированная центральная защита между двумя сторонами цапфы
---
