Автоматическая обвязочная машина KZV-111 Combi

для полос из полипропилена и ПЭТФдля листов из полиэстерадля полипропиленовых листов

Overview

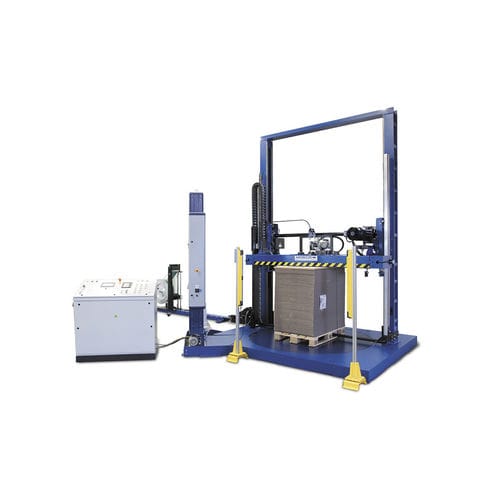

KZV-111 Combi — автоматическая машина для обвязки паллет с интегрированным стреч-обмотчиком (поворотный стол). Она объединяет обвязку и обмотку в одном компактном упаковочном решении, предназначенном для надёжной фиксации небольших объёмов паллет, в том числе при уличных условиях. Машина может выполнить до четырёх обвязок на паллет, после чего производится обмотка по заданным параметрам. Верхний облегчённый узел SoniXs (ок. 30 кг) закреплён на быстросъёмных зажимах и может быть снят без инструментов для обслуживания. Подвижная язычковая направляющая обеспечивает оптимальную обвязку между пробельными брусками паллеты.

Key features

• Автоматическая машина для обвязки паллет
• Верхний обвязочный агрегат SoniXs (съёмный)
• Энергоэффективные электрические приводы
• Подходит для ПП и ПЭТ лент
• Интегрированный стреч-обмотчик с поворотным столом и системой предварительного растяжения

Standard features

• Верхняя обвязочная единица
• 1 агрегат SoniXs и 1 вертикальная направляющая ленты
• Подвижная направляющая язычка для обвязки между брусками
• Конструкция 1 колонна до 2 000 мм
• Конструкция 2 колонны для 2 000 / 2 400 мм с прижимной силой
• Характеристики обмотчика:
  • Диаметр поворотного стола: 1 800 мм или 2 200 мм
  • Грузоподъёмность стола: до 3 000 кг (включая прижимную силу)
  • Максимальные размеры паллет зависят от размера стола
  • Максимальная высота укладки (включая паллету): 2 400 мм
  • Датчик высоты: фотодатчик
  • Система предварительного растяжения до 250 %
  • Остановка стола в исходном положении
  • 12 программ обмотки
• Версии:
  • KZV-111 — стол Ø 1 800 мм
  • KZV-111-20-P20 — стол Ø 1 800 мм, макс. прижимная сила 20 000 N (2‑колонная конструкция)
  • KZV-111-24-P20 — стол Ø 2 200 мм, макс. прижимная сила 20 000 N (2‑колонная конструкция)

Options

• Сигнальная лампа из 3 частей с предварительной детекцией конца ленты
• Блок HL с компенсацией натяжения ленты (до 4 200 N)
• Монтажные направляющие
• Постоянная смазка
• Устройство блокировки для обслуживания
• Защитная решётка

Application videos (examples)

• Процесс обвязки и обмотки — пример: картон
• Процесс обвязки и обмотки — гофрокартон с защитой уголков

Consumables / Packaging material

• ПП ленты: пример ширины 12 мм; пример толщины 0,80 мм
• ПЭТ ленты: ширина 9,50 мм – 12,50 мм; толщина 0,54 мм – 0,66 мм
• Диаметр сердечника намотки ленты: 406 мм
• Стретч-плёнка: макс. высота рулона 500 мм; макс. диаметр рулона 250 мм; диаметр сердечника 76 мм; предварительное растяжение до 250 %

Additional notes

• Объединение обвязки и обмотки в одной машине позволяет заменить более длинные производственные линии из нескольких отдельных машин и экономить площадь.
• Верхний узел SoniXs снимается без инструментов для обслуживания.

Technical specifications

• Модель: KZV-111 Combi
• Бренд: Mosca
• Функция: автоматическая машина для обвязки паллет с интегрированным поворотным столом для обмотки
• Время цикла: двойная обвязка + обмотка ≈ 75 с; четырёхкратная обвязка + обмотка ≈ 120 с
• Натяжение ленты: бесступенчато регулируется от 200 N до 2 500 N
• Материал ленты: PP (напр. 12 мм × 0,80 мм) и PET (9,50–12,50 мм; 0,54–0,66 мм)
• Диаметр сердечника бухты: 406 мм
• Доступные диаметры стола: 1 800 мм или 2 200 мм
• Грузоподъёмность стола: до 3 000 кг (включая прижимную силу)
• Макс. высота укладки (включая паллету): 2 400 мм
• Датчик высоты: фотодатчик
• Рулон стретч-плёнки: высота макс. 500 мм; диаметр макс. 250 мм; сердечник 76 мм; предварительное растяжение до 250 %
• Сеть: 400 V, 50 Hz, 3L+N+PE (другие напряжения по запросу)
• Потребляемая мощность: ок. 3 kVA (KZV-111), 2,4 kVA (обмотчик) в зависимости от конфигурации
• Примерный вес: 1 200 kg (машина для обвязки); 1 000 kg (обмотчик)
