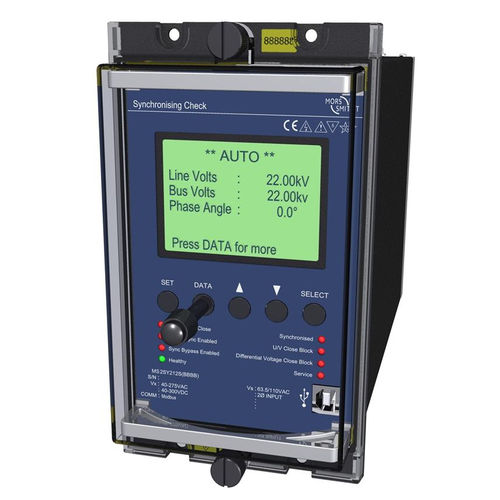

Реле для наблюдения синхронизации MS2SY212-S

фазымонофазовоедля монтажа на панели

Реле MS2SY212 предназначено для измерения фазового угла между контролируемым однофазным напряжением на линии & стороны шины автоматического выключателя & убедитесь, что этот угол меньше установленного. Если измеренный угол соответствует этим критериям в течение периода времени, определенного настройкой & величины напряжения соответствуют критериям, установленным Live Line/Bus & настройки U/V Line/Bus; выходное реле будет включено & выключатель разрешен к замыканию. Сброс произойдет, если либо фазовый угол, либо величина напряжения выйдут за установленные пределы, либо вход разблокировки синхронизации будет обесточен. Светодиоды на передней панели обеспечивают визуальную индикацию состояния реле и усилителя; функцию проверки синхронизации. Функциональность блока закрывания шины или линии U/V, дифференциального напряжения и частоты проскальзывания, а также гибкая логика байпаса проверки синхронизма позволяют использовать его в различных областях применения. Стандартный интерфейс человеческой машины Micro MATRIX (HMI) в сочетании с полупроводниковой измерительной схемой обеспечивает высокую точность, простоту настройки и усиления; гибкость в эксплуатации. Самоконтроль осуществляется аппаратными средствами & программными сторожевыми псами. Используются выходные реле с высоким номиналом контакта. Для удобства настройки параметров реле с помощью ПК предусмотрен USB-порт для программирования. Светодиоды, установленные на передней панели, обеспечивают визуальную индикацию состояния реле и усилителя; функцию проверки синхронизации.
