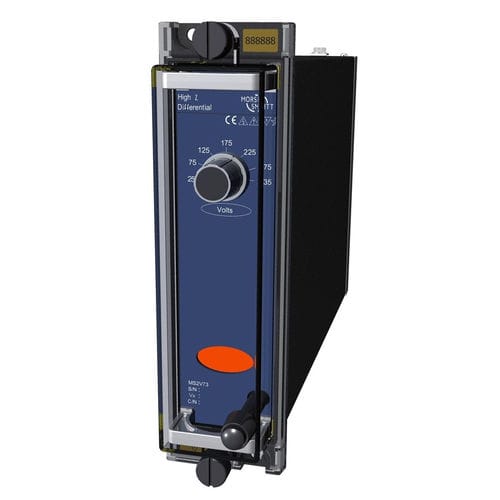

Защитное реле фазы MS2V73

ACдля электрического двигателядля генератора

Высокоскоростная дифференциальная защита для различных элементов электростанции, включая генераторы, сборные шины, двигатели и усилители; для отдельных обмоток силовых трансформаторов и для применения при ограниченном замыкании на землю. Реле MS2V73 обеспечивает высокоскоростную дифференциальную защиту различных узлов электростанции, включая генераторы, сборные шины, двигатели и усилители; индивидуальные обмотки силовых трансформаторов. MS2V73 также подходит для ограниченного применения при замыкании на землю. Релейный измерительный элемент представляет собой, в основном, привлекательную арматуру простой & прочной конструкции, питаемой от мостового выпрямителя. Каждая фаза реле может быть установлена от 25 до 325 В переменного тока с шагом 50 В с помощью переключателей, установленных на передней панели. Конденсатор последовательно подключается к катушке управления, чтобы сделать реле нечувствительным к составляющей тока короткого замыкания постоянного тока. Таким образом, настройка может быть рассчитана в терминах среднеквадратических значений переменного тока без учета степени смещения, вызванного точкой на волне, в которой происходит неисправность. Индуктор, соединенный последовательно с конденсатором, образует резонансный контур, настроенный на номинальную частоту реле.
