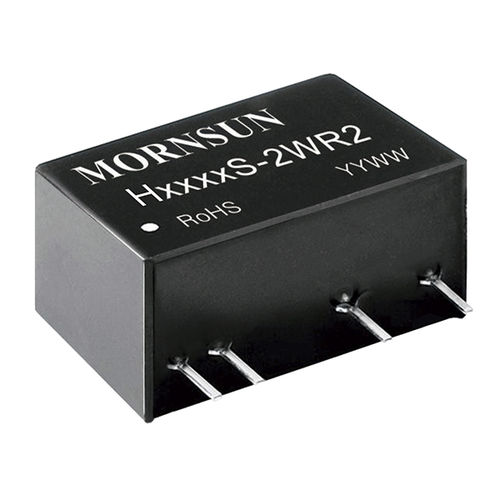

Серия H_S-2WR2 соответствует требованиям по усиленной изоляции. Они специально разработаны для применений, где требуется чрезвычайно высокая изоляция, низкий изоляционный конденсатор с низким током утечки в компактном корпусе. Они широко используются в таких областях, как медицина, электросеть, IGBT-драйверы и т.п., где они применяются:
1. Напряжение входного блока питания относительно стабильно с отклонением ±10% Вин и менее;
2. Требуется чрезвычайно высокое входное и выходное напряжение изоляции до 4200 В переменного тока или 6000 В постоянного тока;
3. Требования к пульсации и шуму или жесткое регулирование выхода не так строги.
ОСОБЕННОСТИ
пакет SIP
Высокая эффективность до 84%
Усиленная изоляция
Ток утечки для пациента 2 мкА макс.
Испытательное напряжение изоляции входа/выхода 4,2 к перем. тока или 6 к пост. тока
Рабочая температура окружающей среды: от -40℃ до +85℃
Внутренний дизайн поверхностного монтажа
Отраслевой стандарт разводки
EN60601-1, ANSI/AAMI ES60601-1 утверждено (1xMOPP/2xMOOP)
---
