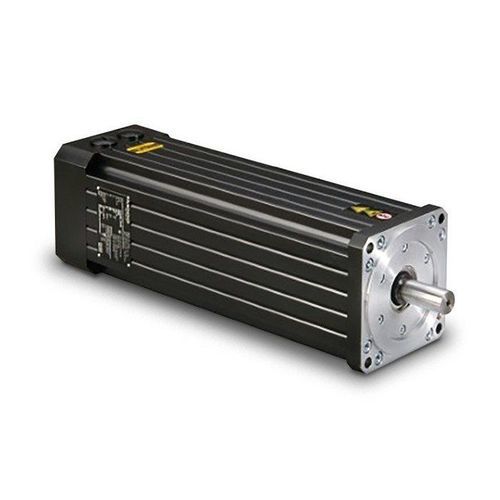

Бесщеточный серводвигатель ExD

ACот 300 В до 800 Вмодульный

Обзор
Взрывозащищённый динамический бесщёточный сервомотор Moog ExD (Explosion Proof Dynamic Brushless Servo Motor) — это синхронный AC-двигатель, специально разработанный и сертифицированный для работы в потенциально взрывоопасных средах. Серия ExD соответствует стандартам ATEX и IECEx и выполнена из прочных компонентов, выдерживающих жёсткие термические условия. Использование высоконадежных резольверов, закрытых шарикоподшипников с пожизненной смазкой, роторов, сбалансированных по ISO 1940 класс G 6.3, а также конструкция с защитой IP67 обеспечивают максимальный срок службы изделия.

Особенности

• Взрывозащищённый: сертифицирован по ATEX, IECEx, NEC, KOSHA, TRCU и CCC Ex
• АС сервомотор (синхронный)
• Низкий момент инерции
• Охлаждение конвекцией

Рынки и применения

• Добыча нефти и газа
• Генерация энергии
• Горнодобывающая промышленность
• Промышленные производственные станки, работающие в атмосферах с горючими или взрывоопасными парами или газами

Преимущества

• Компактная, лёгкая конструкция
• Высокая динамика для сокращения циклов работы
• Низкая пульсация крутящего момента
• Прочный дизайн для минимального обслуживания
• Модульная концепция сервомотора для гибкой конфигурации

Технические характеристики (таблица)
Параметр | Единица | Взрывозащита
Стартовый момент M° | Nm [lb-in] | 0,52 - 66 [4.6 – 590]
Пиковый момент Mmax | Nm [lb-in] | 1,6 - 240 [14.2 - 2118]
Номинальная скорость nN | min-1 [rpm] | 7800 - 2000
Номинальная мощность PN | kW [hp] | 0,359 – 8,378 [0.5 – 11.2]
Номинальный момент MN | Nm [lb-in] | 0,44 – 40 [3.9 – 354]
Момент инерции J | Kg·cm2 [lb·in·sec2 x10^-4] | 0,16 - 157 [1.4 – 1389]
Датчик положения | Стандарт / Опция | Resolver / Encoder
Контроль температуры | N/A | PTC или NTC
Тормоз | N/A | Опционально
Номинальное напряжение шины VDC | V | 325/565
Сертификация / маркировка | N/A | IECEx/ATEX/NEC/KOSHA/CCC Ex/TRCU
Охлаждение | N/A | Конвекция

Характеристики / технические данные

• Обозначение серии: ExD series
• Тип двигателя: синхронный AC сервомотор (бесщёточный)
• Взрывозащита: ATEX, IECEx, NEC, KOSHA, TRCU, CCC Ex
• Степень защиты: IP67
• Стандартный датчик: резольвер; энкодер — опция
• Контроль температуры: PTC или NTC (опция)
• Тормоз: опционально
• Закрытые шарикоподшипники с пожизненной смазкой
• Балансировка ротора по ISO 1940 класс G 6.3
• Диапазон момента инерции: 0,16 – 157 Kg·cm²
• Диапазоны крутящего момента: старт 0,52 – 66 Nm; номинальный 0,44 – 40 Nm; пиковый 1,6 – 240 Nm
• Номинальная мощность: 0,359 – 8,378 kW
• Диапазон номинальных оборотов: 2000 – 7800 min⁻¹ (rpm)
• Номинальное напряжение шины: 325 V / 565 V DC
• Охлаждение: конвекция
• Модульная конструкция для адаптации к различным приложениям
