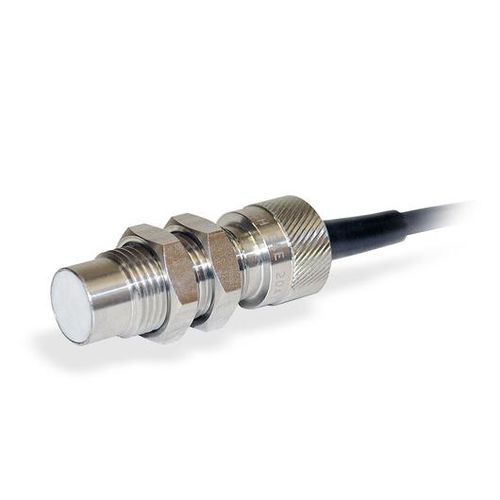

Датчик скорости вращения GE200 HP
индуктивныйбесконтактный

датчик скорости вращения
датчик скорости вращения
датчик скорости вращения
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Типы движения
вращения
Технология
индуктивный
Другие характеристики
бесконтактный
Диапазон температур

МАКС.: 107 °C
(224,6 °F)

МИН.: -54 °C
(-65,2 °F)

Описание

Электромагнитный индуктивный датчик свечей зажигания с кабелем длиной 15 футов GE200 HP должен быть подключен к усилительному модулю Monarch, который обеспечивает входное питание и импульсный выход TTL GE200 HP - это бесконтактный электромагнитный индуктивный датчик, предназначенный для измерения числа оборотов бензиновых двигателей. Датчик обнаруживает высоковольтное поле потока, индуцируемое катушками зажигания или магнето двух- или четырехтактных бензиновых двигателей. В комплект GE200 HP входит встроенный кабель длиной 15 футов [5 м], который может быть удлинен до 150 футов [50 м]. Датчик GE200 HP может быть установлен на расстоянии до 12 дюймов [30 см] от катушки зажигания или магнето. Датчик будет обнаруживать электромагнитное поле потока через металлические крышки двигателя. Чтобы найти оптимальное положение для установки, просто перемещайте датчик вокруг источника высоковольтного потока до тех пор, пока на дисплее тахометра не появится устойчивое показание числа оборотов. ПРИМЕЧАНИЕ: Некоторые двигатели будут показывать ½ фактического числа оборотов, если датчик направлен под углом 90 градусов к источнику потока. Для обеспечения точности и повторяемости измерений убедитесь, что датчик установлен прочно и параллельно источнику высоковольтного потока. GE200 HP подключается к модулю усилителя Monarch, а модуль усилителя - к тахометру или системе сбора данных. Наиболее популярное применение - использование GE200 HP с магнитным усилителем PN: 4180-406 и подключение его к панельному/настольному тахометру ACT-3X для отображения числа оборотов. См. таблицу технических характеристик ACT-3X, которая включает: 0-5 В постоянного тока, 4-20 мА, импульсные выходы TTL, 2 сигнальных реле, опции RS232, USB или Ethernet.

---
