Программное обеспечение моделирования формования под давлением Designer BLM

сеткидля процесса пластикового впрыска3D

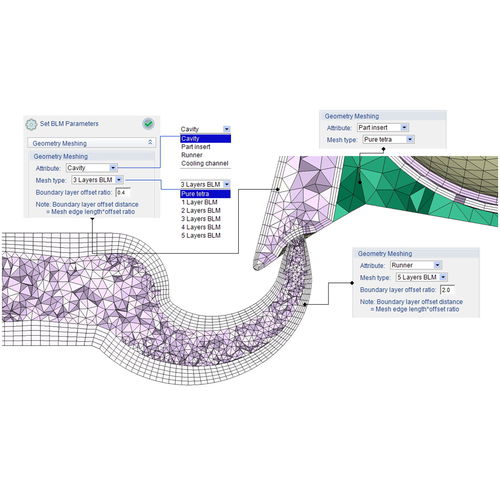

Дизайнер BLM Boundary Layer Mesh (BLM) является одной из наиболее подходящих технологий сетки для CAE-применения пластмассового литья под давлением. Параметры для BLM, такие как размер ячеек, количество пограничных слоев и коэффициент смещения, настраиваются индивидуально по мере необходимости. Мощное ядро сетки позволяет пользователям применять различные типы сетки для различных атрибутов, таких как полость, вставка деталей, бегунок и канал охлаждения. Поддерживаемые типы ячеек в Designer BLM включают в себя Tetra и многослойные BLM. По умолчанию программа определит подходящий размер ячейки для создания поверхностной сетки. Трехслойная призматическая сетка будет сформирована вовнутрь от поверхностной сетки, а затем заполнит оставшееся пространство четырехгранной сеткой. В результате, сплошная сетка имеет минимум семь слоев по направлению толщины и может быть дополнительно увеличена до 11 слоев для более высоких требований к точности. При применении многокомпонентного формования (MCM) допускается отсутствие единого узла сетки на контактных поверхностях между деталью, вставкой детали и другими компонентами. Поддерживается несовпадающая топология сетки для всех стандартных элементов анализа, включая расход, упаковку, охлаждение и деформацию. Таким образом, пользователи могут сократить усилия и время, затрачиваемое на подготовку сетки, и в результате непрерывность пересечения границы сетки, не совпадающей с границей, будет автоматически обрабатываться решающими устройствами.
