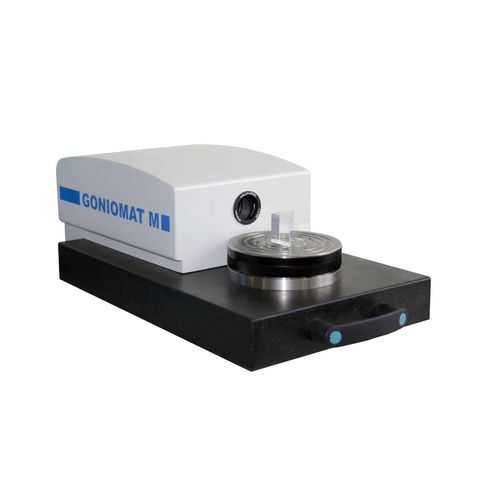

Автоматический гониометр GONIOMAT M5 / M5 XL / M10

Серия GONIOMAT M, сочетающая в себе прецизионный поворотный стол с возможностью ручного вращения и программно поддерживаемую оценку сигналов углового энкодера относительно автоколлимационного изображения, обеспечивает простоту работы с часто меняющимися типами образцов для испытаний и, в то же время, низкую погрешность измерений. Гониометры идеально подходят для контроля в процессе производства, а также для входного и выходного контроля. Принцип измерения Гониометр GONIOMAT M состоит из механически закрепленного поворотного стола (1), углового датчика (2), электронного автоколлиматора (3) с USB-подключением и программного обеспечения GONIOMATIK (4). Расчет положения автоколлимационного изображения с соответствующим положением поворотного стола выполняется программным обеспечением. Точное позиционирование поверхностей образцов относительно оптической оси автоколлиматора не требуется. Процедура измерения - Оператор помещает испытуемый образец на - Выровнять поверхность 1 относительно автоколлиматора - Выберите режим измерения - Установите измеренное значение первой поверхности на ноль - Поверните стол и совместите поверхность 2 с автоколлиматором - Программное обеспечение отображает значение измерения угла
