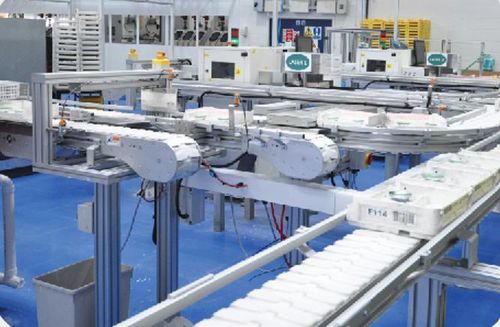

Ленточный конвейер MP

с модульной лентойцепнойизогнутый

Обзор
MODU предоставляет модульную платформу конвейеров для промышленной обработки материалов, сочетая взаимозаменяемые алюминиевые рамы и формованные пластмассовые детали для транспортировки, накопления, подъёма и буферизации на производственных и логистических линиях.

Пластиковая цепь

• Модульные конвейеры с пластиковой цепью, собираемые стандартными ручными инструментами для быстрой установки.
• Анодированные алюминиевые рамы и инженерные пластиковые компоненты обеспечивают простоту очистки и возможность гигиеничных решений.
• Изогнутые секции, прямые участки и опоры поставляются предварительно собранными для сокращения времени монтажа на объекте.

Пластиковая цепь - Серии продуктов / Таблица
Алюминиевый каркас: MP | MS2 | MM3 | ML2 | MX2
Нержавеющий каркас: DS2 | DM3 | DL2 | DX2
Ширина цепи / ширина балки по сериям:
MP: 35 мм / 45 мм | MS2: 63 мм / 65 мм | MM3: 83 мм / 85 мм | ML2: 140 мм / 145 мм | MX2: 220 мм / 225 мм

Пластиковый ремень

• Модульные конвейеры с пластиковым ремнём для крупных или чувствительных изделий; стандартизированные компоненты упрощают проектирование и обслуживание.
• Белая POM-поверхность ремня гладкая и ровная, минимизирует царапины и обеспечивает безопасную обработку продукции.
• Разработаны для интеграции с новым и существующим оборудованием; модульные компоненты облегчают выравнивание линии.

Пластиковый ремень - Серии продуктов / Таблица
Алюминиевый каркас: MT2 | MR2 | MF2
Нержавеющий каркас: DT2 | DR2 | DF2
Ширина цепи / ширина балки по сериям:
MT2: 315 мм / 360 мм | MR2: 438 мм / 480 мм | MF2: 585 мм / 625 мм

Спиральный конвейер

• Надёжная, гибкая и малообслуживаемая конструкция спирального конвейера.
• Доступны опции автоматической системы смазки (ALS) и регулировки натяжения для упрощения обслуживания и монтажа.

Спиральный конвейер - Функции
Подъём: Непрерывная подача вверх/вниз коробок, кейсов, лотков и ёмкостей с компактной площадью, высокой производительностью и низким уровнем шума.
Буферизация: Конфигурируется для подъёма или хранения массовых потоков контейнеров (банки, стекло).
Транспортировка: 3D-концепция соединений обеспечивает компактный и непрерывный подъём; может проходить горизонтально в сложных планировках.
Портал: Решение с одной лентой от входа верхней спирали до выхода нижней минимизирует передачи и риск заеданий; может связывать две спирали.

Спиральный конвейер - Технические характеристики
Опции ширины цепи: 155 мм | 220 мм | 400 мм | 600 мм
Опции внешнего диаметра: 1350 мм | 1500 мм | 1850 мм | 2250 мм

Накопительный конвейер

• Table-накопление: Хранение для массовой буферизации с попеременным приводом конвейеров двумя редукторными моторами.
• S-накопление: Линейное FIFO-накопление с сохранением ориентации продукции; гигиеничный дизайн подходит для фармацевтической и пищевой отраслей.
• Alpine-накопление: Многоуровневый буфер между агрегатами, используемый для охлаждения, сушки и буферизации.

Подъёмные и опускающие конвейеры

• Решения для подъёма, опускания или буферизации изделий с множеством конфигураций и опций по скорости и грузоподъёмности.
• Gripper conveyor: Использует две секции конвейеров в захватном формате для перемещения изделий между уровнями; обеспечивает надёжный и бережный захват, подходит для высокоскоростных линий.
• Elevator/Lowerator: Разработан для высокой скорости и грузоподъёмности при подаче коробов, мешков и лотков; экономит площадь при паллетировании и складировании WIP.
• Трение и зубчатые конвейеры: Экономичное решение для перемещения между уровнями; стандартизованные интерфейсы упрощают интеграцию.

Направляющие и опорная конструкция

• Направляющие для продуктов и регулируемые кронштейны предотвращают падение изделий и обеспечивают точное позиционирование.
• Стандартные и подвесные опорные конструкции обеспечивают высокую стабильность; модульная конструкция позволяет использовать их для конвейеров нужной ширины и обеспечивает мобильность при необходимости.

Загрузки / Документация
Доступны листы с информацией о продукте, файлы CAD и PDF-брошюры для получения подробных технических данных и планирования интеграции.

Технические характеристики

• Серии Пластиковая цепь: MP, MS2, MM3, ML2, MX2 (алюминиевый каркас); DS2, DM3, DL2, DX2 (нержавеющий каркас).
• Примеры ширин пластиковых цепей: 35, 63, 83, 140, 220 мм (соответствующие ширины балок 45, 65, 85, 145, 225 мм).
• Серии Пластиковый ремень: MT2, MR2, MF2 (алюминий); DT2, DR2, DF2 (нержавеющая сталь).
• Примеры ширин ремня: 315 мм (360 мм балка), 438 мм (480 мм балка), 585 мм (625 мм балка).
• Спираль: ширины цепи 155, 220, 400, 600 мм; внешние диаметры 1350, 1500, 1850, 2250 мм.
• Типы накопления: Table, S (FIFO), Alpine (многослойный).
• Опции подъёма: Gripper, Elevator/Lowerator, трение и зубчатые конвейеры.
• Материалы: Анодированные алюминиевые рамы и формованные пластиковые компоненты; опции из нержавеющей стали для гигиенических применений.
