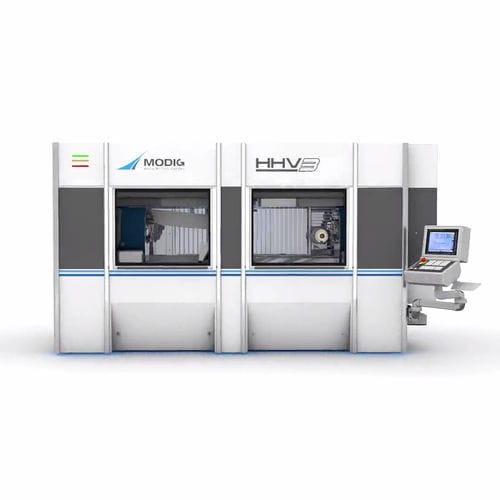

Обрабатывающий центр ЧПУ 5 осей HHV3
4 осигоризонтальныйс поворотным столом

Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Обрабатывающий центр ЧПУ 5 осей
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
5 осей, 4 оси
Направление шпинделя
горизонтальный
Структура
с поворотным столом
Обрабатываемое вещество
для алюминия, для стали, для композитов
Передний конец шпинделя
HSK A-63
Применение
для автомобильной промышленности, для титана
Другие характеристики
с автоматической погрузкой/разгрузкой
Ход Х

1 500 mm
(59 in)

Ход Y

420 mm
(17 in)

Ход Z

260 mm
(10 in)

Скорость вращения

МАКС.: 30 000 rpm
(188 496 rad.min-1)

МИН.: 0 rpm
(0 rad.min-1)

Скорость подачи по оси X

МАКС.: 60 000 mm/min
(39 in/s)

МИН.: 0 mm/min
(0 in/s)

Скорость подачи по оси Y

МАКС.: 60 000 mm/min
(39 in/s)

МИН.: 0 mm/min
(0 in/s)

Время смены инструмента

8 s

Описание

Станок HHV (Horizontal High Velocity) был разработан в тесном сотрудничестве с крупнейшими мировыми производителями самолетов. С момента своего появления он быстро стал первым выбором высокопроизводительных механических мастерских. HHV - это универсальный обрабатывающий центр для обработки прутковых или экструзионных деталей. Он идеально подходит для ограниченных серий, раскроя или крупносерийного производства. Сырье загружается в станок с левой стороны, HHV автоматически вытягивает сырье в позицию для обработки и подает готовые детали в приемник деталей. Вместо того чтобы резать сырье на отрезки определенной длины, HHV обрабатывает необрезанные прутки и экструзии. Преимущество изготовления большого количества деталей из прутка или экструзии одного размера заключается в сокращении времени наладки, отсутствии заготовок и значительном сокращении времени цикла. Стандартная обработка часто требует нескольких установок. HHV обрабатывает детали полностью за одну установку, без заготовки. Время цикла обработки на стадии разработки технологического процесса: до 50% быстрее по сравнению с обычными процессами, более 95% времени безотказной работы станка и настоящее бережливое и экологичное производство. HHV 2 и HHV 3 обозначают количество поворотных столов. ВЫСТАВКИ Прутковая и экструзионная машины в одной установке Лучший поток стружки - от горизонтальной обработки Готовые детали за одну установку Сокращение времени цикла до 40-70% Сокращение отходов материалов Возможность высокой скорости производства Возможности обработки угловых головок Режим черновой, получистовой и чистовой обработки Малая занимаемая площадь Низкие затраты на приспособления и оснастку Модульные конструкции зажимных приспособлений для исключения переналадки Различные программы обработки деталей на одной экструзии или прутке (гнездовая обработка) Не требуется специальный фундамент Доступны опции полной автоматизации

---
