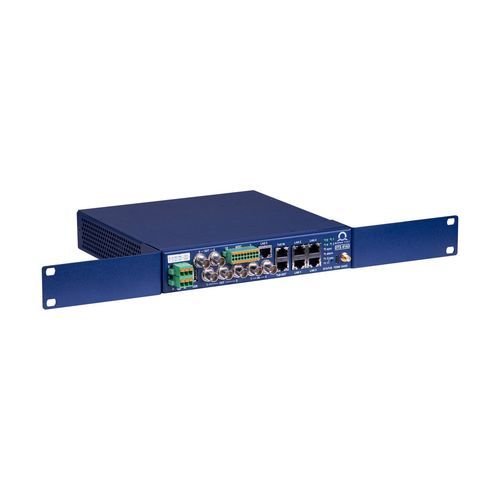

Сервер времени NTP DTS 4163

SNTPPTPPRP

DTS 4163.grandmaster — PTP-грандмастер, специально разработанный для цифровых подстанций IEC 61850, обеспечивающий точную синхронизацию времени с резервированием для повышения надежности и доступности.

Ключевые моменты

• PTP-грандмастер, оптимизированный для цифровых подстанций IEC 61850 (PRTC / IEEE 1588-2008; совместим с IEEE 1588-2019 / PTPv2.1).
• Поддержка PRP/HSR для работы двойных подключенных узлов и бесшовной резервации.
• Четыре полностью PTP-совместимых гигабитных Ethernet-порта (RJ45 или SFP) и выделенный интерфейс управления.
• Функции безопасности: secure boot, шифрование пользовательских данных, подписанные прошивки.
• NTP-сервер высокой емкости, обрабатывающий более 10 000 NTP/SNTP-запросов в секунду.
• Встроенный мультиконстелляционный GNSS-приемник (GPS, Galileo, GLONASS, BeiDou, SBAS) для повышения точности и доступности.
• Возможность boundary clock для объединения нескольких временных доменов.
• Опции генератора (TCXO / OCXO / Рубидий) для улучшения работы в режиме holdover.
• Поддержка устаревших выходов времени (IRIG, ToD, DCF, импульс, частота) и временных меток событий для интеграции со старыми системами.
• Полный мониторинг и управление через MOBA-NMS.

Технические возможности (функциональный обзор)

• Генератор: опции TCXO / OCXO / Рубидий.
• Сетевые интерфейсы: 4x 100/1000BaseT (LAN 1–4) или 4x SFP; плюс 1x 100/1000BaseT (LAN 5) для управления.
• Сетевые функции: PTP-грандмастер / SyncE-мастер; NTP v4/v3 и SNTP; поддержка IPv4/IPv6; агрегация каналов (IEEE 802.3ad) на LAN 2 & 3; VLAN (802.1Q, 802.1p); статическая маршрутизация; IGMP/мультикаст.
• Входы опорных сигналов: GNSS RF (встроенный 92-канальный приемник), 2x PTP (от других grandmaster как PTP-slave), DCF токовая петля, 2x F-IN (1 PPS, 10 MHz, 2.048 MHz).
• Выходы опорных сигналов (сеть): PTP на LAN 1–4 (E2E, P2P, 1-step/2-step, мультикаст, уровень 2, IPv4/IPv6); SyncE/ESMC; режимы NTP-сервера; SNTP; TIME/DAYTIME.
• Выходы опорных сигналов (не сеть): 3–4 прецизионных импульс/частотных выхода (1PPS–10 MHz или IRIG-B), IRIG-B аналоговый, ToD, RS-422 последовательный, конфигурируемые переключатели событий и таймстемперы.
• Поддерживаемые PTP-профили: E2E/P2P (IEEE 1588-2008), Power (IEEE C37.238 / IEC 61850-9-3), Telecom (ITU-T G.8265.1, G.8275.x), AVB/TSN (IEEE 802.1AS).
• Аварии и уведомления: релейный контакт, SNMP-trap, email-уведомления, индикатор аварии, Syslog.
• Управление: совместимость с MOBA-NMS; терминальный доступ через USB-C и SSH; SNMP v1/v2c/v3; прошивка через SCP/SFTP/USB.
• Безопасность: аппаратный secure boot; зашифрованная/подписанная прошивка; защищенный доступ (SSH, SCP, SFTP); соответствует рекомендациям IEC 62443-4-2.

Технические характеристики

• Габариты: 222 x 44 x 222 мм (с монтажным комплектом: 483 x 44 x 222 мм, 19", 1U).
• Вес: прибл. 2,0 кг (в зависимости от версии).
• Корпус: сталь, порошковая окраска.
• Степень защиты: IP20.
• Температура эксплуатации: -20 до 50 °C.
• Влажность эксплуатации: 5–95% RH, без конденсации.
• Охлаждение: активное или пассивное (безвентиляторное) исполнение.
• Питание: зависит от версии (см. документацию).
• Сертификации: CE, UKCA, CB, RoHS, WEEE; ЭМС: IEC 61850-3, серия IEC 61000; безопасность: IEC 62368-1.
• Точность (типичная): GNSS → внутренняя < ±50 нс; PTP → внутренняя < ±50 нс; точность выходов — в документации.
