Объектив для микроскопа с постоянным фокусным расстоянием
для контроля поверхностидля метрологиидля проверки материалов

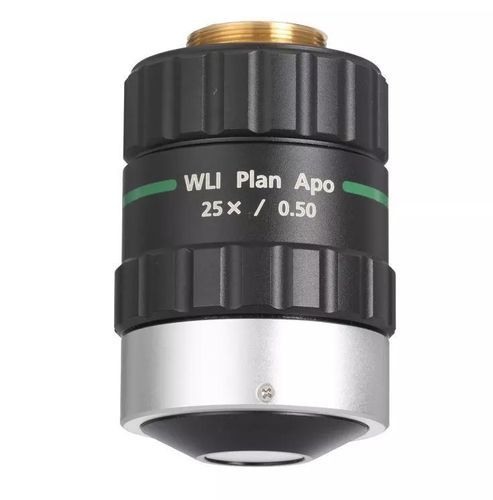

Объектив для микроскопа с постоянным фокусным расстоянием - MITUTOYO - для контроля поверхности / для метрологии / для проверки материалов
Объектив для микроскопа с постоянным фокусным расстоянием - MITUTOYO - для контроля поверхности / для метрологии / для проверки материалов
Добавить в папку «Избранное»
Добавить к сравнению

Характеристики

Тип
с постоянным фокусным расстоянием
Техническое применение
для метрологии, для контроля полупроводников, для проверки материалов, для контроля поверхности, для производственной линии, для измерения шероховатости поверхности
Другие характеристики
высокое разрешение, апохроматический, компактный дизайн
Фокусное расстояние

4 mm
(0,16 in)

Описание

Обзор продукта
  • Новый дизайн, соответствующий WLI-Unit
  • Обеспечивает большое рабочее расстояние при компактных и лёгких габаритах (парфокал 60 мм)
  • Высокая числовая апертура (N.A. 0,50) для высокой разрешающей способности
  • Оптическая коррекция Plan Apochromat
  • Делитель луча и опорное зеркало встроены в объектив
  • Стандартный механизм настройки интерференционных полос


Технические характеристики
  • Модель: WLI Plan APO 25x
  • Увеличение: 25x
  • Числовая апертура (N.A.): 0,50
  • Рабочее расстояние (W.D.): 3,6 мм
  • Фокусное расстояние (f): 4 мм
  • Парфокальное расстояние (P.D.): 60 мм
  • Разрешающая способность (R): 0,55 µm
  • Применимая фокусная длина тубусной линзы: 100 мм
  • Поле зрения (камера 2/3"): 0,26×0,35 мм
  • Поле зрения (WLI-Unit): 0,29×0,22 мм
  • Компенсация стекла: Нет
  • Спектральный диапазон: VIS
  • Наблюдение/Тип интерферометра: Интерферометр
  • Длина зеркальной трубки (без монтажных винтов): 57 мм
  • Монтажные винты: RMS / 20.32 mm ×36 TP
  • Внешний диаметр: 40 мм
  • Масса: 290 г


Применение
  • Интерферометрия белого света и профилометрия поверхности
  • Измерение шероховатости поверхности и высоты ступеней
  • Контроль тонких плёнок и оптическая метрология на производственных линиях
  • Проверка компонентов в полупроводниковой промышленности, прецизионной инженерии и испытаниях материалов


Совместимость и монтаж
  • Разработано для использования с тубусной линзой 100 мм
  • Совместимо с форматом камеры 2/3" и WLI-Unit
  • Монтаж через резьбу RMS / 20.32 mm ×36 TP
  • Спектральное покрытие в видимом диапазоне (VIS)
