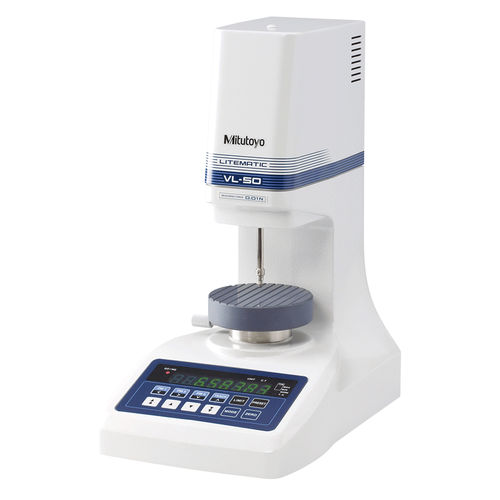

Прибор для измерения длины LITEMATIC VL-50 series

толщинасилылазерный

Обеспечение низкого и постоянного измерительного усилия для высокоточного контроля сложных деталей LITEMATIC VL-50-B/50S-B - Патент зарегистрирован (Япония), патент ожидает рассмотрения (Япония) Идеально подходит для измерения толщины или высоты заготовки, на которую может легко воздействовать измерительное усилие - Благодаря измерительному усилию всего в 0,01 Н, Litematic идеально подходит для измерения легко деформируемых заготовок или высокоточных деталей. - Для деталей, для которых 0,01 Н недостаточно, рекомендуется использовать модель 0,15 Н или 1 Н. - Шпиндель приводится в движение двигателем и останавливается, когда точка контакта касается заготовки. С этого момента максимальное, минимальное или разностное значение может быть измерено с помощью постоянного измерительного усилия. Высокоточное измерение - Высокое разрешение до 0,01 пм и широкий диапазон измерения 50 мм. Использование материала с низким тепловым расширением для шпинделя и керамики для измерительного стола минимизирует влияние температурных колебаний во время эксплуатации. Устройство не подвержено ржавчине, что упрощает обслуживание и управление. Принцип постоянного измерительного усилия Несбалансированная, параллельно-звенная конструкция позволяет системе Utematk обеспечивать низкое и постоянное измерительное усилие. Измерительная сила Litematic обеспечивается не пружиной, а роговицей из структуры, напоминающей весы. Мы называем это "параллельной связью" Моторизованный ползун, несущий связанный шпиндель, перемещается по направляющей, в то время как линкер опирается на упор, как показано на рис. 1. Когда шпиндель соприкасается с заготовкой (рис. 2), он перемещает тягу вверх от упора, и двигатель останавливается. В этот момент навеска опирается на заготовку, и таким образом прикладывается постоянное измерительное усилие.
