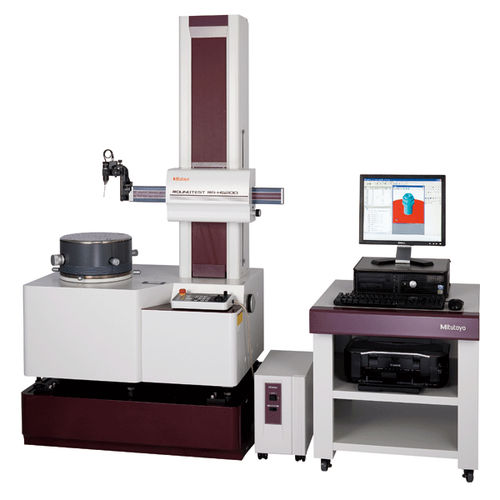

Измерительная машина скругления RA series

цилиндричностиавтоматическаявысокой точности

Система измерения округлости/цилиндричности сочетает в себе точность мирового класса с превосходной маневренностью/аналитическими возможностями Точность мирового класса и превосходная маневренность Точность мирового класса Высокоточный поворотный стол с автоматическим центрированием/выравниванием Высокоточный и очень жесткий поворотный стол был достигнут благодаря исключительной точности изготовления критических компонентов, а также высокоточной пневматической подвеске, обеспечивающей превосходную жесткость. В результате точность вращения, являющаяся основой системы измерения круглости/цилиндричности, составляет (0,02+3,5H/10000)пм мирового класса. Основание с высокой жесткостью Для того чтобы измерительная система могла достичь высокой точности, основание, которое является фундаментом системы, должно быть абсолютно жестким. Поэтому мы использовали моделирование структурного анализа FEM для тщательного анализа основания и его применения. В результате было разработано основание с высокой жесткостью. Высокоточная колонна по оси Z Достижение предельного уровня повышения точности изготовления направляющей поверхности колонны, которая имеет решающее значение для достижения идеальной прямолинейности, и использование фирменной системы и механизмов Mitutoyo позволили достичь сверхвысокой прямолинейности колонны 0,05prrV100 мм (в узком диапазоне). Высокоточные датчики позиционирования Линейные энкодеры Mitutoyo были включены в датчики позиционирования в приводах по осям X и Z для прямого определения смещения блоков dnve, что позволяет достичь высокоточного позиционирования, необходимого для повторных измерений.
