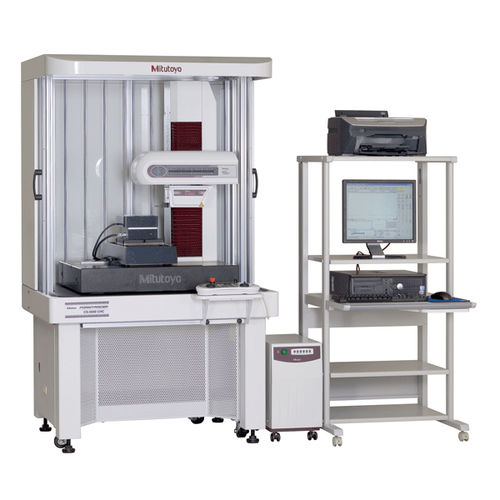

Измерительная машина для контура Formtracer series

шероховатостиЧПУ

Mitutoyo Formtracer Extreme CS-5000CNC представляет собой измерительный прибор с ЧПУ типа щупа. Он обеспечивает высокоточные одновременные измерения шероховатости поверхности и формы/контура Максимальная скорость привода 40 мм/с для X1 и 200 мм/с для осей Z2. Это предотвращает позиционирование на высоких скоростях, что может привести к значительному увеличению производительности измерительных операций с несколькими профилями или несколькими заготовками CS-5000CNC обеспечивает высокое разрешение 6,25 нм по оси X1 и по оси Z1 4 нм/8 нм (CS-5000CNC) и 1 нм/2 нм (CS-H5000CNC). Это стало возможным благодаря лазерной голошкале Mitutoyo Laser Holoscale, которая входит в состав осей X1 и Z1. Он также позволяет измерять форму/контур и шероховатость поверхности партиями В детекторе по оси Z1 используется активный метод управления для реализации широких возможностей измерения диапазона, при котором существует ограничение на изменение динамической силы измерения. Детектор по оси Z1 также оснащен предохранительным устройством для предотвращения столкновений. Это приводит к автоматической остановке извещателя в случае столкновения между корпусом и заготовкой/шаблоном.
