Защелкивающиеся дисковые измерители серии 523 обеспечивают прямое решение GO/NO-GO для деталей массового производства. Они имеют шпиндель диаметром 10,8 мм (.425") и степень защиты IP54. Они обеспечивают точность показаний циферблата 1μm/.00005" и показания циферблата или 0.001mm/.00005". Дисперсия индикации составляет 0,4 мкм/.00002", а плоскостность - 0,3 мкм/.000012"
Параллелизм составляет 0,6 мкм/.000024" для моделей до 50 мм/2" или 1 мкм/.00004" для моделей свыше 50 мм/2". Измерительная поверхность - карбид, измерительная сила - 5-10 Н (500-1000gf).

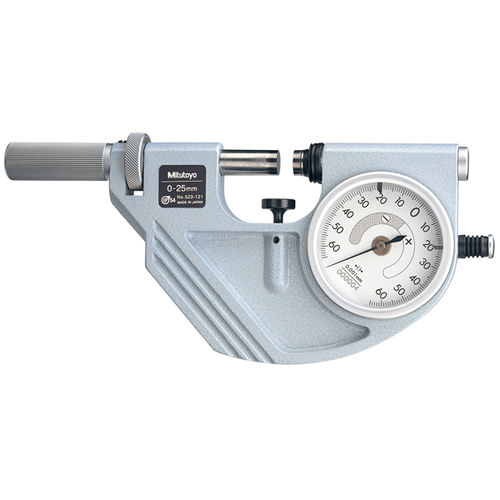

СЕРИИ щелчковых измерителей 523
-Предназначен для измерения деталей массового производства.
-Различные типы индикаторов могут быть выбраны в зависимости от области применения измерения.
-Измерение лиц: Карбид
Точность
Плоскостность: 0.3pm/.000012"
Параллелизм: 0,6(jm/.000024" для моделей до 50мм/2" 1pm/.00004" для моделей свыше 50мм/2" с повторяемостью показаний: 0.16:00/.00002"
Типичные индикаторы, используемые с измерительным прибором
ID-C (0,001 мм)/543-390B
LGF-L (0.0001mm)/ 542-181 & Counter 542-0155
---
