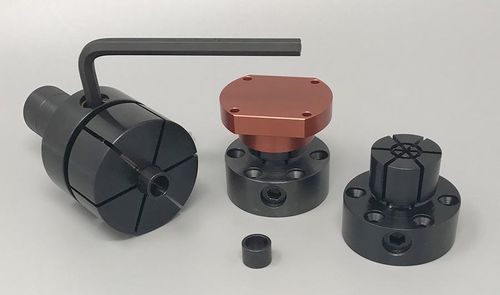

Механический зажимное устройство Side-Loc Xpansion

для мехобработкивалакулачковый

Боковые хомуты расширения бокового сечения Боковой зажим Side-Loc Xpansion Clamp приводится в действие сбоку, что делает его идеальным для применения в глухих отверстиях, он изготавливается как для фрезерования, так и для токарных станков. Распредвальный вал кулачка и плунжер расширяют зажим сбоку. Крепежные размеры совпадают с размерами оригинального идентификационного хомута. Боковой зажим Xpansion Clamp приводится в действие поворотом кулачкового вала с торцевой головкой в боковом направлении, который приводит в действие конический плунжер для расширения зажима. Стопорное кольцо обеспечивает заданный диаметр и жесткость для обработки. Максимальный крутящий момент на стопорном кольце 10 футов. фунтов. (13 часов утра). Как и наши оригинальные зажимы ID Xpansion™, боковой зажим Xpansion Clamp имеет функцию "мертвой" длины, которая имеет решающее значение для размеров с близкими допусками. Боковой зажим Side-Loc Xpansion Clamp разработан в двух исполнениях: для фрезерования и токарных станков. Для каждой модели доступен один размер. Фрезерный боковой хомут Xpansion Clamp может обрабатываться от 1.120 до .710 (28.4-18 мм), а станок - от 2.09 до 710 (53-18 мм). Токарный станок в исполнении с прямым хвостовиком 1" (25 мм).
