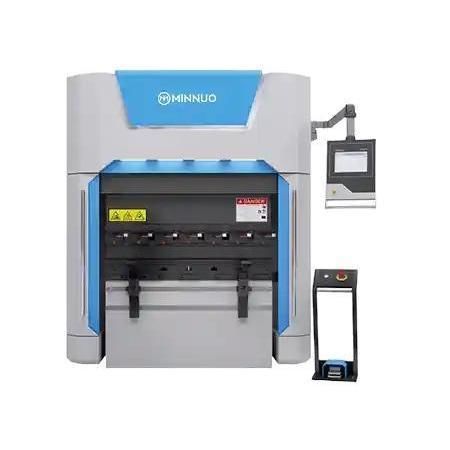

Сервоэлектрический листогибочный пресс EP-43T2000

ЧПУ2 осидля цеха

Обзор
EP-43T2000 — сервоэлектрический пресс‑гиб средней мощности, оптимизированный для гибки более длинных деталей из листового металла. С усилием 43 т, рабочей длиной 2000 мм и серводвигателем по оси Y 7,5 кВт он обеспечивает точное позиционирование, низкий уровень шума и энергоэффективную работу для серийного и индивидуального производства.

Ключевые особенности

• Электрическая сервоприводная система — без гидравлического масла: снижает обслуживание и исключает риски, связанные с гидравлической жидкостью.
• Серводвигатель Y-оси 7,5 кВт с управлением позиции в реальном времени для стабильных повторяемых изгибов на тонких и средних листах.
• Рабочая длина 2000 мм при 43 т силы: подходит для панелей, кронштейнов, шасси и конструкционных листов.
• Тихая, чистая работа, пригодная для внутренних производственных помещений (< 70 dB в кейсе).
• Интегрированная CNC-система, совместимая с Delem, ESA или KND для многоступенчатых программ и интеграции задней упорной системы.

Рекомендуемые конфигурации

• CNC-задний упор (оси X + R) для точного позиционирования при многократных гибах.
• Система быстрой смены инструментов для сокращения времени переналадки.
• Лазерная коррекция угла гиба для автоматической настройки в цикле.
• Пневматические передние опорные рычаги для стабилизации длинных деталей и снижения нагрузки на оператора.
• Педаль + кнопка аварийной остановки для безопасной и эргономичной работы.

Кейс применения

• Клиент: поставщик электрических шкафов и панелей управления (Восточная Европа).
• Деталь: оцинкованные стальные панели 1,2–2,0 мм длиной до 1800 мм.
• Типовая конфигурация: EP-43T2000 + контроллер ESA S660 + двухосный CNC-задний упор.
• Результаты: отклонение угла ≤ ±0,3°; эффективность использования материала +~15 %; экономия энергии ≈ 55 % по сравнению с гидравликой; шум < 70 dB; производительность +~30 % благодаря автоматической коррекции угла.

Технические характеристики (фрагмент)
Specifications | Unit | EP-35T1250 | EP-43T2000 | EP-65T2500
Bending Capacity | T | 35 | 43 | 65
Y-axis Servo Motor | kW | 6.5 | 7.5 | 15
Bending Length | mm | 1250 | 2000 | 2500
Column Pitch | mm | 1130 | 1400 | 2100
Throat Depth | mm | 410 | 410 | 410
Daylight | mm | 470 | 470 | 470
Slider Inclination | ° | ±30 | ±30 | ±30
Y Rapid Speed | mm/s | 135 | 180 | 160
Y Working Speed | mm/s | 50 | 50 | 50
Y Retrack Speed | mm/s | 135 | 180 | 165
X Rapid Speed | mm/s | 500 | 500 | 500
R Rapid Speed | mm/s | 200 | 200 | 200
Z1/Z2 Rapid Speed | mm/s | 400 | 400 | 400
Positioning Accuracy (Y/X/R/Z1/Z2) | mm | ±0.01 / ±0.02 / ±0.1 / ±0.1 | ±0.01 / ±0.02 / ±0.1 / ±0.1 | ±0.01 / ±0.02 / ±0.1 / ±0.1
Y Stroke / X Stroke / R Stroke / Z1/Z2 Stroke | mm | 200 / 500 / 140 / 400 | 200 / 500 / 140 / 600 | 200 / 500 / 140 / 900
Controller System | | SL100-P4/6 | SL100-P4/6 | SL100-P4/6
Installed capacity | kVA | 15 | 15 | 25
Dimension (W×D×H) | mm | 1475×1358×2439 | 2020×1388×2439 | 2520×1700×2664
Weight | kg | 3000 | 3300 | 5100

Технические данные

• Модель: EP-43T2000
• Грузоподъёмность при сгибе: 43 T
• Длина сгиба: 2000 mm
• Серводвигатель оси Y: 7,5 kW
• Шаг колонн: 1400 mm
• Глубина горла: 410 mm
• Daylight: 470 mm
• Наклон ползуна: ±30°
• Скорости Y: быстрая 180 mm/s, рабочая 50 mm/s, возврат 180 mm/s
• Быстрая скорость X: 500 mm/s; ход X: 500 mm
• Быстрая скорость R: 200 mm/s; ход R: 140 mm
• Быстрая скорость Z1/Z2: 400 mm/s; ход Z1/Z2: 600 mm
• Точность позиционирования: Y ±0,01 mm; X ±0,02 mm; R ±0,1 mm; Z1/Z2 ±0,1 mm
• Контроллер: SL100-P4/6
• Установленная мощность: 15 kVA
• Габариты (Ш×Г×В): 2020×1388×2439 mm
• Масса: 3300 kg
