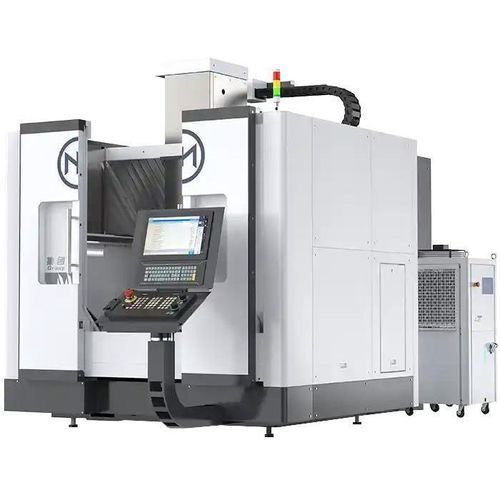

Обрабатывающий центр 5 осей VMU650

вертикальныйдля сталидля алюминия

Обзор
Этот 5‑осевой вертикальный фрезерный центр имеет рамную (гантри) конструкцию с интегрированным двухосевым поворотным столом (варианты B/C или A/C), разработан для обработки сложных криволинейных поверхностей и импеллеров. Оптимизирован для высокоточной многосторонней обработки с термической и вибрационной стабильностью.

Краткое описание (модель)

• Прецизионный 5‑осевой вертикальный фрезерный центр VMU650
• Ходы X/Y/Z: 650/650/500 мм
• Скорость шпинделя: 12 000 об/мин
• Макс. нагрузка на стол: 600 кг

Ключевые особенности

• Одновременное управление 5 осями — Позволяет обрабатывать сложные поверхности и выполнять многостороннюю обработку за одно установление, сокращая наладку и повышая точность.
• Компактные ходы при высокой жесткости — X/Y/Z: 650/650/500 мм для прецизионной обработки компактных деталей.
• Высокоскоростной шпиндель (12 000 об/мин) — Подходит для черновой и чистовой обработки алюминия, стали, титана и цветных сплавов.
• Интегрированный поворотный стол (оси B/C) — Обеспечивает наклон ±110° и вращение 360° для полного доступа к 5 сторонам.
• Стабильная чугунная конструкция — Отливки Meehanite для долгосрочной термостабильности и гашения вибраций, обеспечивая микронную стабильность.

Рекомендуемые конфигурации

• Стол: фиксированный стол или поворотный стол
• Шпиндель: высокоточный шпиндель / высокоскоростной шпиндель / высокомоментный шпиндель
• Охлаждение: внутреннее охлаждение, высоконапорное охлаждение, туманное охлаждение
• Привод: сервомоторный привод, привод с линейным мотором, сервопривод высокой нагрузки
• CNC‑управление: Fanuc, Siemens, GSK, KND, SYNTEC, Mitsubishi (высокопроизводительные CNC‑системы)
• Автоматизация: автоматическая смена инструмента (ATC), ATMS, системы автоматической погрузки/выгрузки
• Обеспечение точности: лазерная интерферометрическая измерительная система, тепловая компенсация, обратная связь от линейной шкалы
• Контроль вибраций: активный контроль вибраций и интеллектуальная компенсация
• Безопасность: полностью закрытая защитная оболочка, система аварийной остановки

Пример применения

• Клиент: Завод прецизионных пресс‑форм (Japan)
• Изделие: Полость литьевой формы со сложной 3D‑кривизной
• Конфигурация: VMU с шпинделем BT40 12 000 об/мин, 5‑осевым столом, измерительным щупом Renishaw, контроллером Siemens
• Результаты: Полная 5‑сторонняя обработка за одно закрепление; шёроховатость поверхности Ra ≤ 0,8 μm; шлифовальные операции сокращены более чем на 40%; размерная точность в пределах ±0,005 мм

Технические характеристики (таблица)
Модель: VMU650
Основные технические параметры
Ходы по трем осям (мм): 650/650/500
Скорость быстрого перемещения по осям (м/мин): 45/45/45
Стол (мм): φ650
Макс. нагрузка на стол (кг): 600
Расстояние от торца шпинделя до поверхности стола (мм): 150–650
Диапазон обрабатываемых деталей (мм): φ800 × 500
Скорость шпинделя (rpm): 12000
Конус шпинделя: HSK A63
Диаметры винтов (мм): 40/45/40
Тип магазина инструментов: 20‑позиционный магазин с прямым доступом

Точность позиционирования линейных осей (мм): 0,006

Повторяемость линейных осей (мм): 0,004

Диапазон поворотных осей: ±130° × 360°
Скорость поворотных осей (rpm): A/C: 15/30
Точность позиционирования поворотной оси (угл.сек): 6
Повторяемость поворотной оси (угл.сек): 4

Примечания
• Подходит для авиационно‑космических деталей, медицинских имплантов, лопаток турбин, корпусов двигателей, прецизионных пресс‑форм и других компонентов с комплексной геометрией, многоповерхностных и высокоточных.
• Доступны конструкции 5 осей с наклонным столом, наклонной головкой и двойным поворотным столом в зависимости от требований по размеру, точности и материалу.

характеристики / технические спецификации

• Модель: VMU650
• Ходы X/Y/Z: 650 / 650 / 500 мм
• Быстрое перемещение по трем осям: 45 / 45 / 45 м/мин
• Диаметр стола: φ650 мм
• Макс. нагрузка на стол: 600 кг
• Скорость шпинделя: 12 000 rpm (доступны опции BT40/HSK)
• Конус шпинделя: HSK A63 (конфигурируемый)
• Расстояние от торца шпинделя до стола: 150–650 мм
• Диапазон обрабатываемых деталей: φ800 × 500 мм
• Диаметры винтов: 40 / 45 / 40 мм
• Магазин инструментов: 20 позиций, прямой доступ
• Точность позиционирования линейной оси: 0,006 мм; повторяемость: 0,004 мм
• Диапазон поворотных осей: ±130° × 360°; точность позиционирования поворотной оси: 6 arc‑sec; повторяемость: 4 arc‑sec
• Скорости поворотных осей: A/C: 15/30 rpm
• Конструкция: база из Meehanite чугунного литья для термической стабильности и демпфирования вибраций
