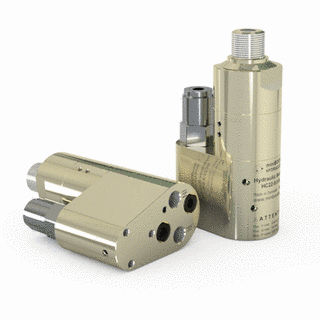

Multiplicateur de pression для масла HC22

Описание HC22 представляет собой компактное устройство весом всего 2,3 кг. Он идеально подходит для использования в различных областях применения, где требуется создание и поддержание высокого давления. HC22 повышает давление на выходе до более высокого и автоматически компенсирует расход масла для поддержания высокого давления. HC22 включает в себя редукционный клапан (PRV) для управления давлением на входе в секцию компрессора, а также дополнительное отверстие для уменьшения входного потока до максимально допустимого значения для выбранного коэффициента усиления. Встроенный редукционный клапан (PRV) защищает как бустер, так и инструмент высокого давления от слишком высокого давления. Обеспечивает стабильно высокое давление независимо от изменения давления в резервуаре. Функции Основные операции показаны на функциональной схеме. Масло подается через распределительный клапан (в системе заказчика) в порт IN, свободно протекает через PRV (поз. 5), а внутренние обратные клапаны - на сторону высокого давления H. В этом случае достигается максимальный расход через усилитель, что обеспечивает быструю перемотку вперед. Когда давление насоса будет достигнуто со стороны высокого давления H, внутренние обратные клапаны закроются. Конечное давление достигается за счет колебательного насосного агрегата OP. При достижении конечного давления со стороны высокого давления H агрегат автоматически останавливается. Если из-за расхода или утечки происходит падение давления на стороне высокого давления, клапан OP автоматически срабатывает для поддержания конечного давления.
