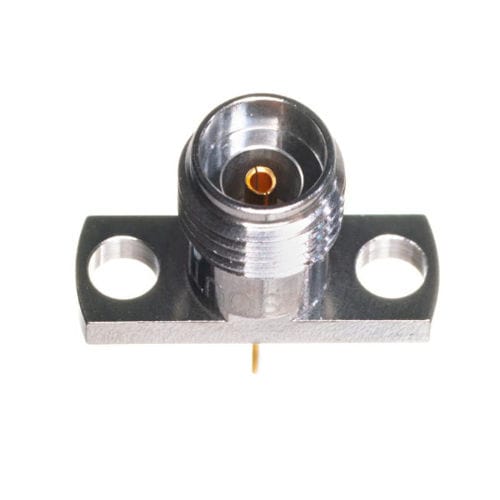

Соединитель для зонда 1014-27SF

РЧкоаксиальныйджек

Пол Женщина Диаметр / длина зонда .015 / .230 Частота (ГГц) 18, 27, 36, 40 Монтаж фланец с 2 отверстиями Размер фланца .550 L Диаметр отверстия фланца 0.102 Стиль Волновод Доступные аксессуары: - Стартовый штырь и диэлектрик - Штырь/накладка для запуска - Стартовый штырь/накладка и диэлектрик Электрические: - Свободный режим на частоте 40,0 ГГц - Низкий КСВН От постоянного тока до 18,0 ГГц ............1.10:1 макс 18.от 0 до 40,0 ГГц ...........1.15:1 макс - Низкая утечка радиочастотного сигнала _< -100 дБ - Низкие инсерционные потери Материалы/Конструкция: - Корпус: Сталь, сплав CRES UNS S30300 по ASTM A582, пассивированный по ASTM A967 - Контакт: Бериллиевая медь (BeCu), UNS C17300 по ASTM B196, с золотым покрытием по MIL-G-45204 или ASTM B488 - Захват центрального контакта: Жесткий захват из двух бусин с Ultem 1000, согласно ASTM D5205 и KEL-F согласно ASTM D1430 - Интерфейс разъема: В соответствии с MIL-STD-348, рис. 323-1 и 323-2 - Приподнятое металлическое кольцо заземления для 360° контакта металл-металл
