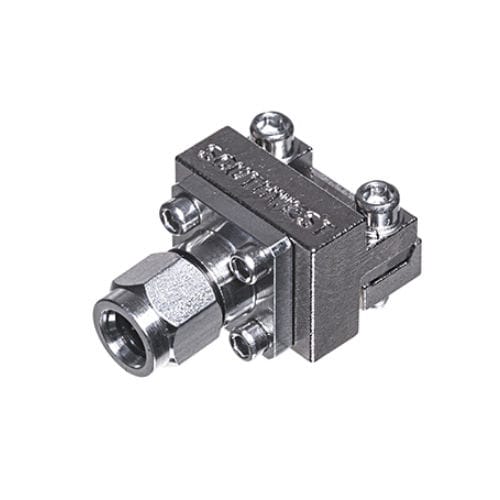

Соединитель РЧ 2493-04A-6

коаксиальныйджекPCB

Высокопроизводительные разъемы End Launch компании Southwest Microwave разработаны для обеспечения низкого коэффициента усиления (VSWR), безмодового широкополосного отклика до 110 ГГц для однослойных и многослойных печатных плат, где высокочастотный сигнал находится на верхнем слое. Доступны разъемы SMA (27 ГГц), 2,92 мм (K) (40 ГГц), 2,40 мм (50 ГГц), 1,85 мм (V), (67 ГГц) и 1,0 мм (W) (110 ГГц). Возможны варианты с мужским и женским корпусом, а также с узким корпусом и проходной перемычкой. Уникальный зажимной механизм позволяет использовать плату толщиной до .300" (7,62 мм). Прочный, многоразовый и ремонтопригодный. Несколько конфигураций запуска обеспечивают наилучшее соответствие схеме. Работает с микрополосковыми и заземленными копланарными волноводами (GCPW). Доступны тестовые платы для микрополосковых и GCPW конструкций с сигнальным слоем. Припаивание штыря к сигнальной трассе не является обязательным. Помощь в проектировании: - Разводка печатной платы и рекомендации по номерам деталей разъемов - 3D-модели для механической компоновки - Модели HFSS (версия 18.0 или новее) для электромагнитного моделирования по запросу и при наличии возможности Пол Мужской Частота (ГГц) 18, 27, 36, 40, 50, 67, 110 Стиль Стандартный блок (.500) Диаметры штифта/диэлектрика .005/.0290 Толщина печатной платы До .100
