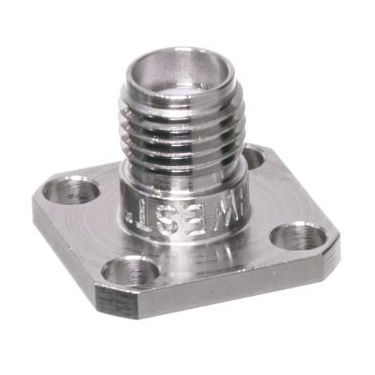

Соединитель SMA 212-500SF series

РЧкоаксиальныйджек

SuperSMA от Southwest Microwave - это высокопроизводительный SMA-разъем для полевого обслуживания. SuperSMA использует базовый диэлектрический интерфейс PTFE (истинный SMA) и отличается низким коэффициентом усиления (VSWR), свободным режимом до 27 ГГц и утечкой радиочастотного сигнала менее -100 дБ. Толстая стенка внешнего проводника обеспечивает высокую прочность, что гарантирует надежность при повторном сопряжении, повышая производительность компонентов. Интерфейс SuperSMA соответствует стандарту MIL-STD-348. Доступные аксессуары: Стартовый штырь и диэлектрик Стартовый штырь/накладка Стартовый штырь/накладка и диэлектрик Электрические: Свободный режим на частоте 27,0 ГГц Низкое КСВН: DC до 18,0 ГГц...1,10:1 макс 18.от 0 до 27,0 ГГц... 1,15:1 макс Низкий уровень утечки - (120 - fGHz) дБ макс Низкие инсерционные потери Материалы/Конструкция: Корпус: Сталь, сплав CRES UNS S30300 по ASTM A582, пассивированный по ASTM A967 Контакт: Бериллиевая медь (BeCu), UNS C17300 по ASTM B196, с золотым покрытием по MIL-G-45204 или ASTM B488 Диэлектрик: Фторопласт Virgin PTFE по стандарту ASTM D1710 Захват центрального контакта: Высокотемпературный Ultem 1000 по ASTM D5205 Интерфейс разъема: В соответствии с MIL-STD-348, рис. 310-1 и 310-2 Приподнятое металлическое кольцо заземления для 360° контакта металл-металл
