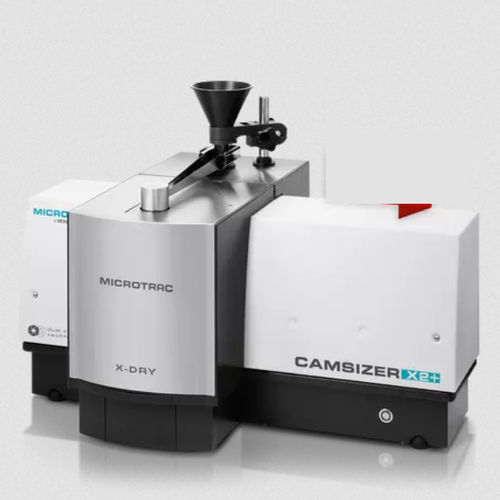

Оптический гранулометр CAMSIZER® X2+

с помощью динамического анализа изображенийс помощью динамического анализа изображенийдля сельского хозяйства и пищевой промышленности

Обзор
CAMSIZER® X2+ — универсальный анализатор размера и формы частиц на основе динамического анализа изображений (ISO 13322-2). Устройство сочетает технологию с двумя камерами, очень яркую LED-стробосветодиодную подсветку и модульные варианты диспергирования для оценки порошков, гранулятов и суспензий в диапазоне от 0,9 µм до 8 мм. Система фиксирует и анализирует сотни тысяч — миллионы изображений частиц за 1–3 минуты, подходит для НИОКР и рутинного контроля качества.

Ключевые возможности

• Анализ размера и формы частиц в диапазоне 0,9 µм–8 мм (в зависимости от модуля)
• Высокое оптическое разрешение и частота кадров (> 420 изображений/с)
• Dual Camera Technology: ZOOM-камера для мелких частиц и BASIC-камера для крупных
• Точная оценка широких или многомодовых распределений
• Обнаружение и количественная оценка слишком больших/малых частиц и агломератов
• Множество опций оценки (модели размеров, параметры формы, библиотека частиц, оценка одиночного кадра и др.)
• Короткое время измерения (≈ 1–3 минуты) и высокая пропускная способность
• Модульная система X-Change для сухих и влажных измерений

Модульная система X-Change
Система X-Change предлагает три модуля диспергирования для подбора оптимального метода:

• X-Jet (диспергирование сжатым воздухом): Venturi-насадка для диспергирования порошков; давление регулируется в диапазоне 0–460 кПа; сменные насадки расширяют измеримый диапазон.
• X-Flow (влажное диспергирование): замкнутый контур с измерением через стеклянную проточную кювету, встроенный ультразвуковой узел и насос; совместимые среды: вода, спирты, неполярные органические растворители.
• X-Fall (диспергирование гравитацией): неразрушающее измерение в свободном падении для чувствительных образцов; возможен возврат образца; применимо до 8 мм.

Принцип измерения и ПО
Две камеры синхронно фиксируют проекции частиц (ZOOM и BASIC). Специализированный алгоритм объединяет данные камер и обеспечивает точные распределения по размеру на более чем три порядка величин. ПО DIMENSIONS записывает множество параметров по каждой частице и предлагает удобные рабочие зоны, шаблоны отчётов, управление SOP, интеграцию с LIMS и опцию соответствия 21 CFR Part 11.

Применения
CAMSIZER® X2+ используется в различных отраслях для характеристики свойств сыпучих материалов, зависящих от размера и формы частиц: металлические порошки, химические вещества, фармацевтические порошки/гранулы, стеклянные шарики, пластики, древесные волокна, продукты питания (кофе, соль, сахар), строительные материалы, абразивы, песок, огнеупорные материалы и др.

Технические характеристики

• Принцип измерения: динамический анализ изображений (ISO 13322-2)
• Диапазон измерений: 0,9 µм–8 мм (в целом); X-Jet (воздух): 0,9 µм–8 мм в зависимости от насадки; X-Fall (гравитация): 10 µм–8 мм; X-Flow (влажный): 0,9 µм–1 мм
• Режимы анализа: сухой и влажный
• Время измерения: ≈ 1–3 минуты (в зависимости от статистики и режима)
• Камеры: 2 (Dual Camera Technology), каждая > 5,0 MPixel, > 420 изображений/с
• Объём образца: < 20 mg – 500 g (в зависимости от образца и режима)
• Ширина анализируемой области: ~350 mm²
• Цифровое разрешение: 0,9 µм на пиксель
• Измеряемые параметры: размер частиц (эквивалентные диаметры, длина, средний диаметр и т.д.) и форма (отношение ширины к длине, кругловатость, симметрия, выпуклость, компактность и т.д., в соответствии с ISO 9276-6)
• Габариты (Ш x В x Г): приблизительно 850 x 580 x 570 mm
• Масса (измерительный блок): приблизительно 50 kg
• Рабочая станция: Quad Core PC с Windows 11, монитор, клавиатура, мышь, сетевые и интерфейсные карты, программное обеспечение DIMENSIONS
