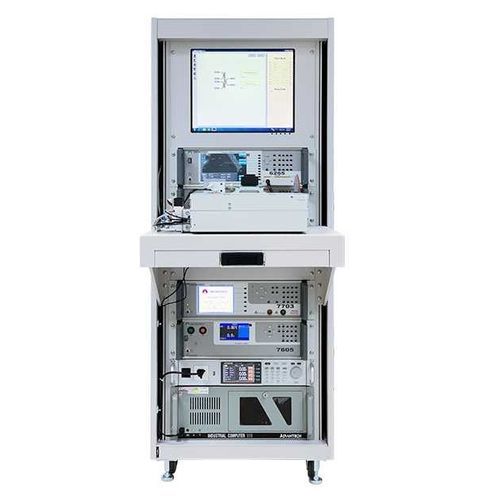

Комбинированный тестер для трансформатора ATP-9560

диэлектрической прочностивысокого напряжениясопротивления изоляции

Характеристики ■ Электрический тест на низкое напряжение ■ Высоковольтный тест изоляции ■ Импульсный тест (короткое замыкание слоя) ■ 21 канал ■ Тестовая частота (200k/500k/1MHz) ■ Выходное напряжение переменного тока 5000 В ■ Выходное напряжение постоянного тока 6000 В ■ Сопротивление изоляции 12000 МОм ■ Ток возбуждения /Напряжение разомкнутой цепи /Мощность холостого хода Трансформаторная интегрированная испытательная система MICROTEST 9560 представляет собой комплексную измерительную систему, объединяющую в единую платформу низковольтные электрические характеристики и испытания на соответствие требованиям безопасности. Управляемая с помощью ПК, она обеспечивает 20 каналов тестирования. В систему интегрирован источник переменного тока для динамических испытаний трансформаторов (напряжение разомкнутой цепи, ток возбуждения, мощность холостого хода) и измерения значения индуктивности трансформаторов. Опциональный LCR-метр обеспечивает тестовые частоты 200 кГц, 500 кГц и 1 МГц. Испытательная система 9560 сочетает низковольтные испытания трансформаторов с испытаниями изоляции на стойкость к переменному/постоянному току и межслойным коротким замыканиям. Низковольтные испытания включают такие параметры, как индуктивность, индуктивность утечки, сопротивление постоянному току, сопротивление переменному току, коэффициент добротности, емкость, коэффициент трансформации, а также проверку на наличие короткого замыкания выводов. Тестирование на соответствие требованиям безопасности включает в себя проверку выдерживаемого напряжения переменного тока до 5000 В, выдерживаемого напряжения постоянного тока до 6000 В и максимального сопротивления изоляции 12000 МОм. При испытании на межслойное короткое замыкание используется неразрушающая технология высоковольтного импульсного тестирования. Она анализирует форму волны затухания, генерируемой L/C-резонансом, для обнаружения дефектов короткого замыкания между витками трансформатора или слоями изоляции.
