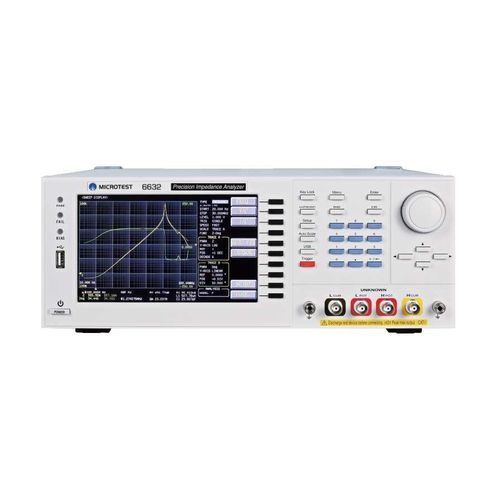

Анализатор импеданса 6632S Series

электрическийпроницаемостисопротивление

Характеристики ■ Частотный диапазон: DC, 10 Гц - 1/3/5/10/20/30 МГц/50 МГц ■ Базовая точность до ±0,08% (типичная ±0,05%) ■ Анализ эквивалентных схем ■ Автоматическая регулировка уровня (ALC) ■ Выходной импеданс 25Ω/100Ω, переключаемый ■ Поддержка режима счетчика и режима списка, режима развертки ■ Встроенное напряжение постоянного тока ±12 В ■ Сверхвысокая скорость измерения < 3 мс ■ Функция коррекции обрыва/короткого замыкания/нагрузки ■ Функция компаратора ■ Функция классификации BIN ■ Встроенная функция определения проницаемости -μr ■ Встроенная диэлектрическая постоянная -εr Анализатор импеданса MICROTEST 6632S имеет широкий частотный диапазон от 10 Гц до 50 МГц для измерения импедансных характеристик компонентов и материалов. Поддерживается функция анализа эквивалентных цепей для анализа влияния паразитных компонентов на импеданс. Измеряемые параметры включают |Z| (импеданс), |Y| (адмиттанс), θ (фазовый угол), X (реактивное сопротивление), R (последовательное/параллельное сопротивление), G (проводимость), B (сусцепция), L (индуктивность), D (диэлектрическая проницаемость), Q (коэффициент качества), DCR (сопротивление постоянному току), C (емкость), ESR (эквивалентное последовательное сопротивление), ε (относительная проницаемость) и μr (относительная проницаемость). Поддерживается режим измерителя и режим пошагового анализа, что позволяет отображать результаты измерений в числовом или графическом виде. Поддерживаются коммуникационные интерфейсы LAN/USB Host/USB Device/GPIB/RS-232, что делает прибор совместимым с автоматизированным оборудованием или человеко-машинными интерфейсами (ПЛК).
