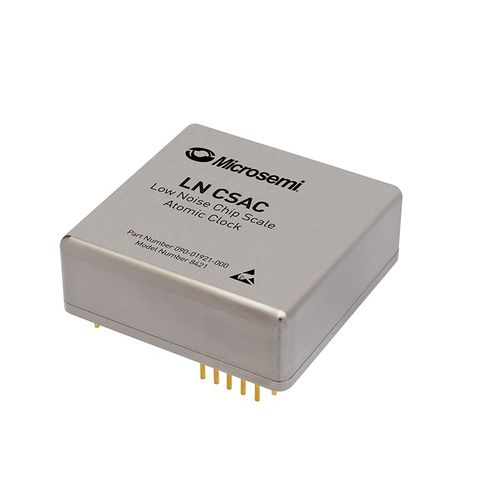

Генератор тактовых импульсов LN-CSAC

Сопряжение атомных часов с наименьшей мощностью (CSAC) со спектральной чистотой OCXO позволило создать исключительно стабильный осциллятор. Microsemi LN-CSAC работает в качестве подсистемы частоты и синхронизации, требуя при этом ограниченного размера, веса и мощности. Он принимает вход 1PPS, который может быть использован для синхронизации выхода 1PPS устройства с внешними опорными часами с точностью ±100 нс или упорядочения фазы и частоты в пределах 1 нс и 1.0 × 10-12, соответственно < 295 мВт потребляемой мощности < 46 см3 объема < 4 минуты на блокировку < 3x10-11 @1s Краткосрочная стабильность (отклонение Аллана) < 9x10-10 /mo Скорость старения (типичная) -Рабочая температура от 10oC до +70oC Рабочая температура 10 МГц, 1PPS выходы Вход 1PPS для синхронизации Интерфейс RS-232 для мониторинга и управления Фаза Шум-синусоидальная волна ≤-85 дБч/Гц при частоте 1 Гц ≤-120 дБс/Гц при частоте 10 Гц ≤-140 дБк/Гц при 100 Гц ≤-145 дБк/Гц при частоте 1 кГц ≤-150 дБк/Гц при частоте 10 кГц ≤-155 дБк/Гц при ≥100 кГц Комплект разработчика LN-CSAC (990-00565-000) Платформа HW для оценки LN-CSAC Встроенная розетка для LN-CSAC HW в комплекте для монтажа оценочной платы Электропитание от настенной розетки Кабель RS-232 для подключения ПК к аналитической плате
