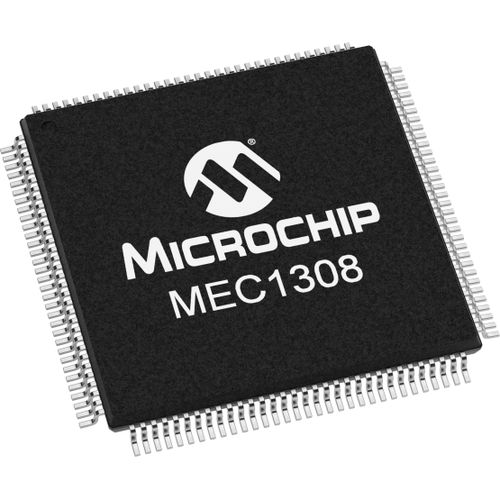

Микроконтроллер 32 бита MEC1308

общего назначениянизкая мощностьARM

MEC1308 - это контроллер ввода/вывода для ноутбука, включающий в себя высокопроизводительный системный контроллер клавиатуры на базе 8051 с 64 Кбайт ОЗУ, 1 Кбайт загрузочной памяти и 16-байтными регистрами с аккумулятором. Оперативная память объемом 64 Кбайт загружается через интерфейс памяти HOST/8051 SPI, который может быть настроен в конфигурации переключаемой флэш-памяти SPI или в конфигурации параллельной общей флэш-памяти последовательного периферийного интерфейса (SPI). Имеются четыре порта PS/2; совместимый с 16C550A 2-контактный UART для порта отладки; потребительский инфракрасный приемник для Vista, два контроллера I2C/SMBus в стиле 8584 с двумя выбираемыми портами на контроллер; интерфейс периферийных агентов Serial IRQ. MEC1308 имеет две отдельные плоскости питания для обеспечения функций "мгновенного включения" и управления питанием системы. Кроме того, в MEC1308 встроена сложная схема управления питанием (PCC). Характеристики продукта системный контроллер 8051 32-разрядный системный контроллер ARM корпус 132 DQFN Внешняя SPI флэш-память 64 КБ ОЗУ матрица сканирования клавиатуры 18x8 7 дополнительных выводов общего назначения 4 порта SMBus 4 канала аналого-цифрового преобразователя 4 СВЕТОДИОДА 2 таймера с низким энергопотреблением Parametrics Матрица сканирования клавиатуры - 18x8 UART - Y Интерфейс хоста - LPC Криптографический движок - Нет Хранение кода - внешняя SPI Flash Рабочая температура - от 0° C до +70° C Таймеры с низким энергопотреблением - 2 Тахометр - 0 Входы тахометра вентилятора - 2 Максимальная рабочая частота - 32 МГц Сброс PCI - 0 Оперативная память данных - 256 байт HW Auto Fan Controller - 0 GPIO - 48 ШИМ - 4 Упаковка - 128-контактный VTQFP, 144-шариковый TFBGA Питание от VBAT, интерфейс управления питанием - N СВЕТОДИОД - 4 Аналого-цифровой преобразователь - 4 ч Захват/_сопоставление - 0 Мониторинг температуры - 0 Порты SMBus - 4 BC Link - 1 SPI_Host - 1 Флэш/код ОЗУ - 64 КБ ОЗУ EEPROM - 0 PECI - 2
