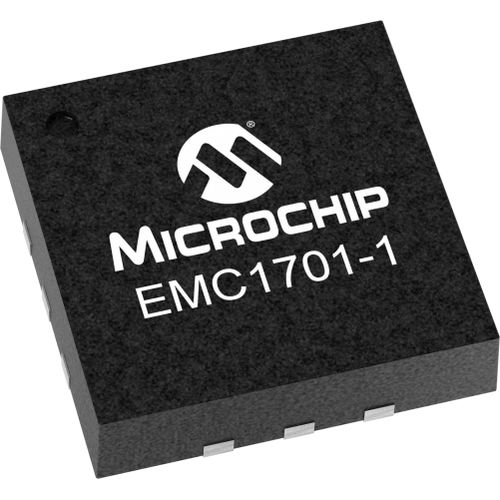

Аналоговая/цифровая интегральная схема преобразователя EMC170 series
мощностьпрограммируемаядля отбора проб

аналоговая/цифровая интегральная схема преобразователя
аналоговая/цифровая интегральная схема преобразователя
аналоговая/цифровая интегральная схема преобразователя
аналоговая/цифровая интегральная схема преобразователя
аналоговая/цифровая интегральная схема преобразователя
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
аналоговая/цифровая, мощность
Другие характеристики
программируемая, для отбора проб, промышленная

Описание

EMC1701 - это комбинированное устройство для измерения тока высокой стороны с точным измерением температуры. Он измеряет напряжение, развиваемое на внешнем чувствительном резисторе, чтобы представить ток высокой стороны батареи или регулятора напряжения. EMC1701 также измеряет напряжение шины и использует эти измеренные значения для расчета пропорциональной мощности. EMC1701 содержит дополнительную двунаправленную схему обнаружения пиков, чтобы отмечать мгновенные скачки тока с программируемой длительностью и порогом величины. Наконец, EMC1701 включает внутренний диодный канал для измерения температуры окружающей среды. Как измерение тока, так и мониторинг температуры включают два уровня защиты: один, который может быть замаскирован и вызывает подачу сигнала на вывод ALERT#, и другой, который не может быть замаскирован и вызывает подачу сигнала на вывод THERM#. Особенности продукта Двунаправленное измерение тока Измеряет напряжение шины точность измерения тока 1% Интегрированное время от 82 мс до 2,6 с с 11-битным разрешением диапазон напряжения шины от 3 В до 24 В Вычисляет пропорциональную мощность Программное управление для программирования длительности времени и порога величины Питание по шине или отдельно для работы при низком напряжении Широкий температурный рабочий диапазон: от -40°C до +85°C точность ±1°C (-5°C < TA < 85°C) Выходы ALERT# и THERM# для сообщения о температуре, напряжении и превышении предельного тока

---
