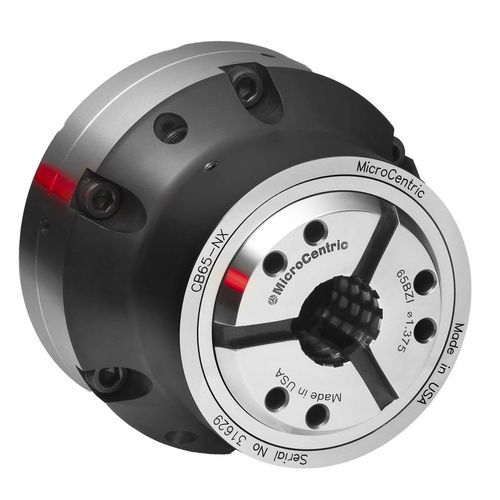

Цанга CB-NX патрон-мертвая конструкция длины
Цанговый патрон серии CB-NX представляет собой конструкцию низкой мертвой длины с уменьшенным диаметром носа для максимального зазора инструмента. В этой конструкции цанга соединяется с корпусом патрона и остается неподвижной по мере того, как коническое седло движется вперед при срабатывании патрона. Эта конструкция удерживает цангу в фиксированном положении по оси Z во время зажима и не создает эффекта оттягивания назад стержневой заготовки или заготовки.
CB-NX Особенности
- Дизайн мертвой длины не производит тягу назад на заготовку
- Уменьшенный диаметр носа и короткая габаритная длина обеспечивают увеличенный зазор инструмента и максимальное использование оси Z станка
- Регулировочные винты с радиальными отверстиями для установки патрона на место
- Смазанный на весь срок службы дизайн требует минимального обслуживания
- Все компоненты закалены и прецизионно отшлифованы для обеспечения высокой точности и длительного срока службы
- Стопорные пластины и корпуса могут быть установлены внутри корпуса патрона для применения в системах, требующих торцевых упоров или выталкивателей деталей
---
